ST

• Aktuální verzie: ST 3.01
• Výrobce: Petr Schneider
• Základní popis: Univerzální bezplatná LISP 2D stavební nadstavba.
• Jazykové verze: CZ

je bezplatná 2D stavařská nadstavba napsaná v LISPu. Celý program je napsán tak, aby sloužil jen jako pomocný nástroj, tj. aby příliš nediktoval styl práce a neomezoval svými nedostatky další práci.

Licencování ST

Bezplatná licence

GNU General Public License (GPL)

ST - Download

Pozn: ST pro ZWCAD 2022 a ZWCAD 2023 je k dispozici pouze pro zákazníky TECHSOFT s.r.o.

Dostupné soubory:

ST pro ZWCAD 2022 a 2023 readme  282 B  09-06-2022

Instalační program univerzální LISP 2D stavební nadstavby pro ZWCAD 2022 a 2023 (k dispozici pouze pro zákazníky TECHSOFT s.r.o.)Pro download nás kontaktujte prosím emailem

ST pro ZWCAD 2020 OBLÍBENÉ  895.22 KB  20-06-2019

Bezplatná univerzální LISP 2D stavební nadstavba pro ZWCAD+ 2020.

ST pro ZWCAD 2021 OBLÍBENÉ  895.17 KB  15-12-2020

Bezplatná univerzální LISP 2D stavební nadstavba pro ZWCAD 2021.

ST pro ZWCAD+ 2015 OBLÍBENÉ  692.84 KB  16-03-2015

Bezplatná univerzální LISP 2D stavební nadstavba pro ZWCAD+ 2015.

ST pro ZWCAD+ 2014 OBLÍBENÉ  687.84 KB  16-03-2015

Bezplatná univerzální LISP 2D stavební nadstavba pro ZWCAD+ 2014.

ST pro ZWCAD+ 2012 OBLÍBENÉ  674.05 KB  16-03-2015

Bezplatná univerzální LISP 2D stavební nadstavba pro ZWCAD+ 2012.

ST pro CAD OBLÍBENÉ  651.93 KB  16-03-2015

Bezplatná univerzální LISP 2D stavební nadstavba. Nadstavbu je možné nainstalovat na CAD programy podporující LISP (AutoCAD, ZWCAD. GstarCAD, IntelliCAD, ...)

O nadstavbě ST:

Popis funkcí

• Stěny: Stěny jsou z čar a sami se do sebe napojují. Děje se tak na základě geometrických vztahů a příslušnosti k hladinám stěn. Zadávat lze osou nebo stranou.
• Otvory Otvory se vyřezávají do stěn na základě určení polohy strany nebo osy. Na výběr jsou otvory s rovným, jednou zalomeným a dvakrát zalomeným ostěním.
• Okna: Okna se tvoří stejně jako otvory. Volit můžete z několika variant oken. Některé typy oken jdou vložit do již hotového otvoru.
• Dveře: Dveře se tvoří opět stejně jako otvory. K dispozici jsou 3 typy dveří a jejich různé varianty. Se dveřmi můžete generovat osu i popis šířky a výšky.
• Sloupy: Jednoduchá funkce na kreslení čtvercového, kruhového a obdélníkového sloupu včetně os.
• Schodiště: Můžete volit mezi přímým jednoramenným a dvouramenným. Schodiště je z velké části parametrizované, takže si ho lze maximálně přizpůsobit. Protože to ale nikdy nemůže být dokonalé, je složeno z čar, není to blok.
• Délkové kóty: Kótování je uděláno tak, aby co nejvíce vyhovovalo požadavkům na snadné kótování stavařských výkresů. Kótované objekty můžete vybírat body nebo celé čáry kolmé ke kótovací čáře.
• Výškové kóty: Jsou zde výškové kóty jak do půdorysu, tak do řezu. Do řezu jsou ve 4 variantách, takže si každý vybere tu svou oblíbenou. Kóty se můžou vkládat i jako bloky. Výhodou je pak jejich snadná manipulovatelnost a díky funkci na editaci kót se neztratí ani snadná změna hodnoty.
• Kóta otvoru: Jednoduchá funkce, co ušetří spoustu času. Po zadání výšky otvoru nebo okna, stačí kliknout na příslušnou kótu a pod ní se přidá text s výškou. Kóty pro jednu hodnotu můžete vybírat do nekonečna.
• Úprava textu kót: Univerzální funkce na úpravu textu délkových kót, výškových kót v bloku a obyčejných textů.
• Popis: Další univerzálnější funkce. Vytvoříte si text (popis něčeho ve výkresu) a potom můžete generovat tabulku, kde se spočítá kolikrát tam je text vložen.
• Bubliny: Můžete vytvářet bublinami plné nebo půlené. Vkládat je jen tak, s odkazem, s leadrem, s osou dveří, na osu dveří nebo jen jako text. Položka obsahuje číslo (označní), které je v bublině a popis. Součástí této funkce je i možnost generovat tabulku v výpisem vybraných prvků a s jejich počtem ve výkresu.

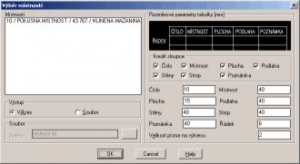

• Čísla místností: Vkládá do výkresu číslo místnosti. Ke každému číslu je přiřazen název místnosti, plocha, podlaha a poznámka. Lze pak generovat tabulku místností.
• Symboly: Program umožňuje snadnou správu knihoven symbolů. Snadno se vkládají a součástí definice symbolu je i jeho náhled, takže se lze mezi nimi snadno orientovat.
• Profily: Funkce na vkládání různých ocelových profilů.
• Výstuž: Vkládání popisu prutů a generování výpisu výztuže. Není dokonalé, ale může dobře posloužit.
• Šrafovací vzory: Jen několik základních šrafovacích vzorů (beton, žb, zdivo, lehký beton, ....).
• Typy čar: Velká spousta různých typů, od izolací přes elektro po kanalizaci...

Několik obslužných funkcí a nástrojů.....

• Spojit čáry: Tato funkce spojí 2 čáry v jednu. Nezáleží na poloze, ale smysl to má jen v případě, že leží na jedné přímce.
• Otočit čáru: Otočení čáry je potřebné u složitých typů čar, třeba u izolace definované stranou se tak převrátí na druhou stranu. Nebo u kanalizace se otočí směr hrdel, ap.
• Tloušťka izolace: Takto lze přesně nastavit tloušťku izolace definované jako typ čáry v závislosti na měřítku čáry. Lze jen u zde definovaných typů čar.
• Správa hladin: ST používá pro objekty, jako jsou stěny, okna, schody,... , označené hladiny. Proto, aby jste je mohli měnit a nebo vybírat jiné, je tu tato funkce.
• Výběr hladin pro stěny: Funkce, na kreslení stěny, umožňuje používat více hladin. Důvod je takový, že třeba chcete mít příčky v jiné hladině, ale chcete, aby se na stěny napojovaly. Hladiny můžete vybírat jen z těch, které ST nepoužívá.
• Správa knihoven symbolů: Funkce na vytváření a úpravu knihoven symbolů a na definování jednotlivých symbolů.
• Tvorba náhledu: Tato funkce maximálně zjednodušuje tvorbu náhledu symbolu.
• Nastavení: Zde se dolaďuje nastavení, které se buď nevešlo jinam a nebo není tak často používané.

... Jak tyto funkce používat, je popsáno v nápovědě.
