Explicitné navrhovanie, alebo navrhovanie s priamou editáciou?

Autor článku: Joe Brouwer, Originál v EN jazyku: tu, Preložil a upravil: Ing.Ján Pajerchin
Článok je preložený a publikovaný s povolením autora - všetky práva vyhradené.

"Pre priamu editáciu v zásade neexistujú zložité diely"

Čo hovoria "main-stream" CAD systémy o priamej editácii pre podporu tohoto prístupu na svojich webových stránkach.

Priama editácia ako doplnok ?

Takže dnes PTC Creo (Pro/E s CoCreate), NX (Solid Edge) sa ST (Synchrónna technológia), Autodesk Inventor s Fusion a uvolnený Solidworks Mechanical conceptual teraz všetci ponúkajú priamu editáciu. Je teda úplne zrejmé, že musíme mať k dispozícii obidva prístupy. Catia 5 je jediný balíček bez schopností priamych úprav. Catia 6 ho síce má, ale veľké spoločnosti používajúce Catiu, (ako napr. Boeing) sa obávajú takéhoto prechodu kôli veľkým problémom s nekompatibilitou pri prechode z Catie 4. Som si istý, Boeing by si už nekúpil Catiu 5, ale teraz už niet cesty späť.

Je smutné že tieto doplnky neposkytli potrebnú funkčnosť, ktorá by im umožnia využiť tieto produktívne nástroje. Dospel som k záveru, že zastaralý prístup Pro/E ktorý využívajú všetky tieto produkty nemôže efektívne integrovať funkcie priamej editácie pre ich využitie v procese návrhu.

Inovatívne navrhovanie dielov

Inovatívne navrhovanie dielov umožňuje užívateľom vytvárať neobmedzujúcu históriu vlastností, ktoré tvoria aspekty dielov. Aj keď je k dispozícii história vlastností, systém poskytuje užívateľovi možnosť dynamicky meniť poradie histórie, bez inverzných účinkov pravidiel na vzájomné závislosti a obmedzenia. Technológia SmartUpdate v rámci inovatívneho navrhovania dielov pomáha používateľom, inteligentne riadi históriu vlastností a poskytuje predvídateľné výsledky pri vykonávaní zmien užívateľom. Inovatívne navrhovanie dielov poskytuje vysokú úroveň flexibility tým, že umožňuje užívateľovi odkazovať sa na geometrické objekty aj bez ohľadu na poradie v histórii, v ktorom sa geometria vytvorila. Táto flexibilita umožňuje užívateľovi pracovať, ako keby pracoval s fyzickým objektom vo svojich rukách a odstránil pravidlá vytvárané systémom.

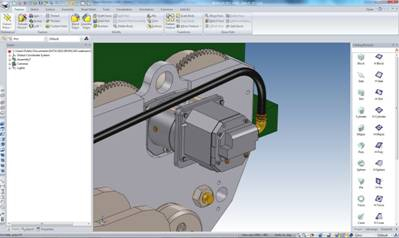

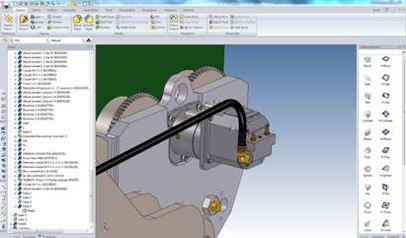

Poďme otočiť motor a revidovať trubicu

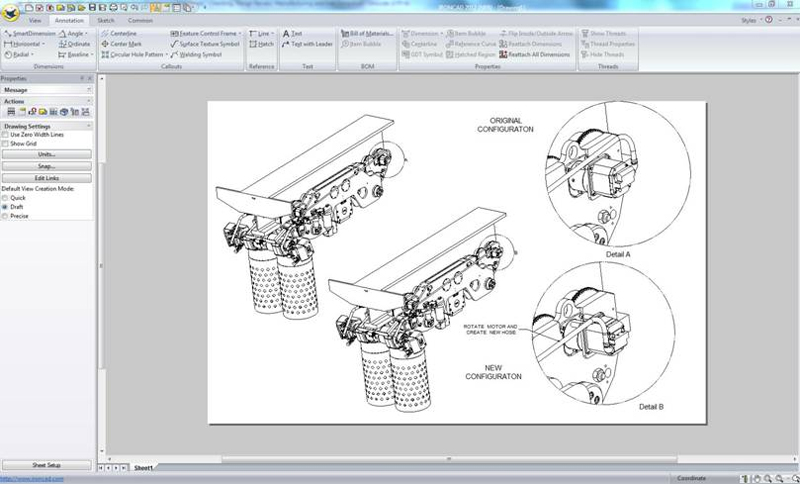

A tu je jednoduchý výkres vykonanej zmeny. Model je bez väzieb a pri danej zmene nenastali žiadne zmeny akýchkoľvek uvoľnených dielov. Celá zostava je v jedinom súbore, kde všetci účastníci môžu vytvárať rôzne koncepty.

Pretože inovatívne navrhovanie dielov podporuje aj vlastnosti, užívatelia sú schopní pridať konkrétne konštrukčné pravidlá pre vytvorenie parametrického zámeru návrhu. Výhodou tohto prístupu je, že v prípade potreby umožňuje užívateľovi počas návrhového procesu pridávať len podstatné zámery návrhu bez toho aby systém nutne vyžadoval aplikovať pravidlá, ktoré sa nemusia vzťahovať k ich konštrukčnému zámeru. Ak napríklad pridáme z katalógu otvory do stredu zaoblenia rohov dielu, tak po roztiahnutí dielu otvory ostanú na pôvodnom mieste. V prípade potreby ich však samozrejme môžeue väzbiť aby sa prispôsobovali šírke dielu. A je to len na Vás rozhodnúť sa kedy a kde chcete aplikovať príslušné väzby.

Ťahaj a Pusti navrhovanie zo štandardných alebo vlastných katalógov

Toto je miesto, z ktorého budete ťahať vlastnosti tvarov (katalógy dielov či otvorov, vlastné tvary, diely a zostavy, alebo náčrty) čím extrémne pohodlne vytvoríte celý návrh.

Prístupy a prostredia

Pre/E prístup

Tento prístup má tri samostatné moduly. Diely, Zostavy a Výkresy. To znamená, že budete musieť začať pomenovávať diely, hneď akonáhle začnete navrhovať. Všetky diely sú externé. Diely môžete síce navrhovať aj priamo v režime zostavy, čo sa nezdá byť problémom. Ale PDM (správa dát) sa problémom stáva, a to aj keď pracujete sami.

UDE (Unified Design Environment) alebo Jednotné návrhové prostredie

Teto prístup umožňuje mať viac dielov v jednom súbore alebo priestore. Namiesto vytvárania externých dielov, diely a zostavy môžu existovať spolu. A to je pri koncepčnom navrhovaní oveľa jednoduchšie. Všetky diely sú ihneď k dispozícii. A ak to projekt vyžaduje, môžu byť pripojené aj ako externé súbory. Kým nie je všetko hotové - netreba Vám žiadne PDM (systém pre správu dát).

Čo je najlepšie pre koncepčné navrhovanie?

Teraz, keď sme si definovali pár prístupov, (iste mnohí z vás ani nevedeli že existujú), sa poďme pozrieť na niektoré príklady:

Navrhovanie postavené na histórii

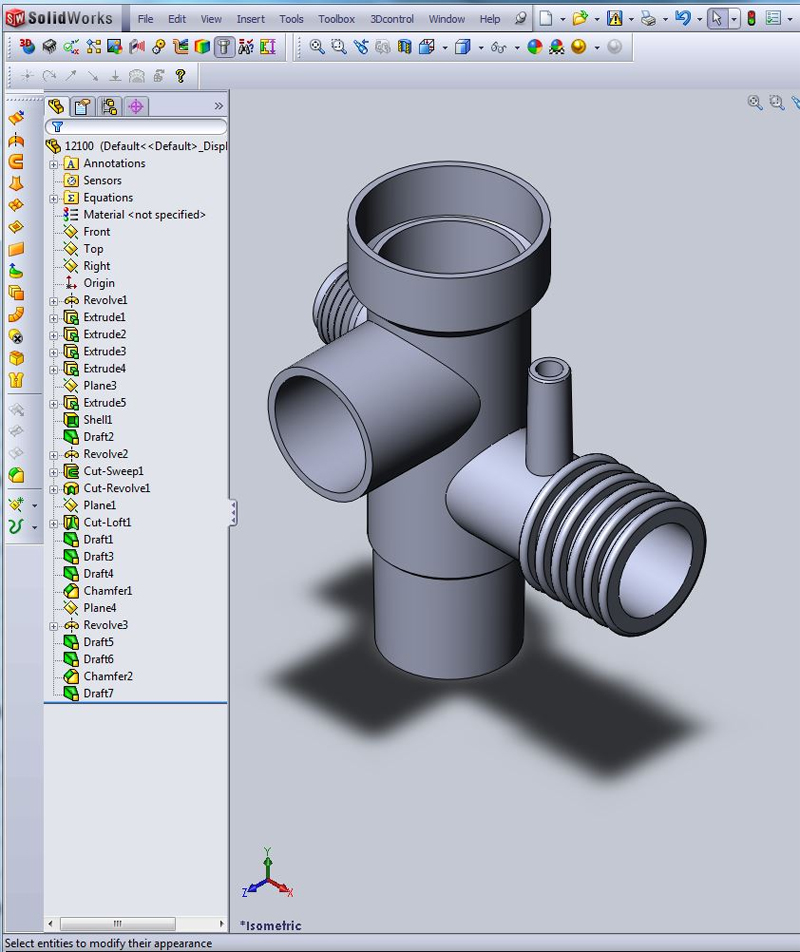

Tu je obrázok pre mnohých z Vás dobre známy.

Ide o pomerne jednoduchý diel. Zoberte si príklad, že tento diel ste nenavrhovali vy a budete musieť vykonať zmeny, ako je uvedené v ďalšom príklade. Co musis urobit? Musíte preštudovať, ako bol diel vytváraný. Pôvodný návrhár by zmeny mohol vykonať ľahko, pravdepodobne síce nie tak rýchlo ako v nasledujúcom príklade, ale oveľa rýchlejšie ako nový návrhár. Navyše - podľa mojich skúseností, čím dávnejšie ste diel vytvárali tým ťažšie je spomenúť si, ako bol vlastne tvorený.

Priama Editácia vs Explicitné Modelovanie

Pamätáte si, že pre priamu editáciu v podstate neexistujú žiadne zložité diely?

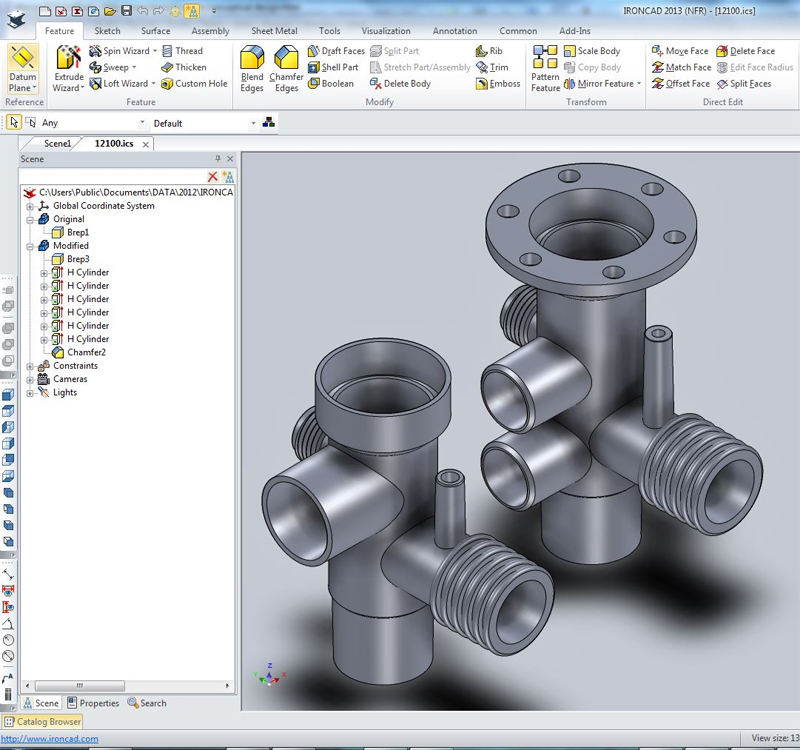

Teraz sa pozrite na vyššie uvedený príklad. Pridávaním a úpravou vlastností som urobil pár ľubovoľných úprav dielu. Taktiež som bez problémov mohol niektoré vlastnosti odstrániť. Na ľavej strane je strom vlastností. Všimnite si, že jediným základným tvarom je tvar BREP. Urobil som veľa zmien, ktoré sa ktoré sa nezobrazujú ako vlastnosti. To je výsledkom priamych úprav čiel. V pravom hornom rohu si všimnite menu obsahujúce editačné funkcie dostupné priamo v programe pre priame úpravy a ktoré sú k dispozícii aj po stlačení pravého tlačidla myši. Vzhľadom k tomu, že história vlastností do IronCADu plne integrovaná, urobil pár nových vlastností, ako prepojenie dier a skosenie. To všetko bolo vykonané v priebehu 5 minút. Ako dlho by to trvalo v SW ?? Nechápte ma zle, nie som jeden z tých, ktorí hovoria, že daný systém je pre navrhovanie rýchlejší, pretože nejde tu o preteky. Pri navrhovaní treba premýšľať o vhodnom postupe, ktorý je založený na znalostiach a skúsenostiach. Ja vám tu len demonštrujem oveľa pružnejší postup pri navrhovaní - a to pomocou oboch prístupov (s históriou aj s priamou editáciou) ktoré sú obidva priamo prístupné v jednom programe. Nezískate tým to najlepšie z oboch svetov, ale získate naozaj nový svet !!

Upozorňujeme, že oba tieto diely môžu spoluexistovať v jednom súbore. Nemusíte teda mať samostatné súbory dielov a zostáv, ak to samozrejme nevyžadujete. Tento jav sa nazýva UDE (Unified Design Environment).

Konštrukčný zámer

Konštrukčný zámer sa "absolútne" vyžaduje pri Pro/E - prísne na histórii postavenom prístupe. Tu naozaj musíte plánovať svoj návrh skôr ako začnete. Z môjho pohľadu to obmedzuje voľnosť a slobodu pri navrhovaní. A práve sloboda pri navrhovaní je obrovská výhoda systémov s priamou editáciou. Mám rád túto slobodu pri navrhovaní keď mám vytvorené vlastnosti vždy ľahko dostupné. Jednoducho chcem mať k dispozícii možnosť navrhovovať s históriou, ale aj možnosť v prípade potreby priamo upravoviť tvar bez toho aby som musel ísť späť do stromu histórie do bodu, kde môžem vykonať zmenu bez akýchkoľvek následkov.

Tu je príklad využitia priamej editácie uprostred návrhového procesu.

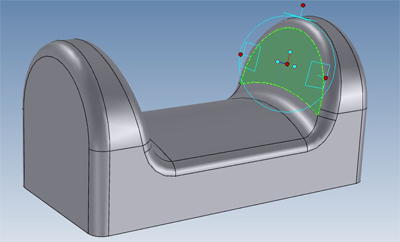

Na obrázku vidíte príklad dielu s aplikovanou vlastnosťou škrupina. Vyberiem čelo a pomocou TriBallu premiestnime alebo natočíme vybrané čelo dielu.

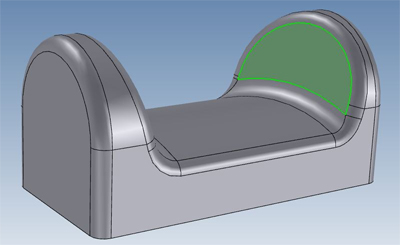

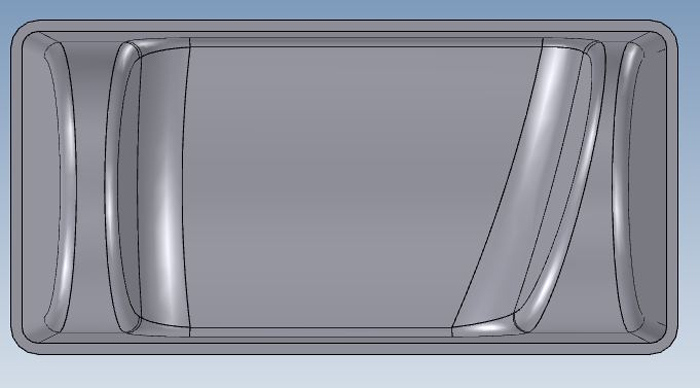

Natočíme, prípadne aj posunieme vybrané čelo. V strome histórie máme vlastnosť Škrupina, ktorá sa nám prispôsobila podľa priamej úpravy vybraného čela.


Predstavte si, že môžete pracovať bez obáv o zámer návrhu. Máte slobodu neuveriteľného koncepčného na histórii postaveného navrhovania s možnosťou diely priamo editovať keď si to návrh vyžaduje.

Pozrite si video uvedeného príkladu (SK)

História alebo Priama editácia? Víťazom je: História

Podľa môjho názoru, pre koncepčný návrh je najlepšia práve História. Bez ohľadu na to, aký na histórii postavený systém používate, práve prístup k vlastnostiam histórie pre vykonanie zmien je zďaleka najrýchlejší a najjednoduchší spôsob ako napredovať vo Vašej práci. Vaše návrhy môžete dokončiť aj priamou editáciou, čo ale pre nové návrhy nemusí byť vždy vhodné.

Pri zmene návrhu s históriou môžete naraziť na mnohé problémy v závislosti od zložitosti dielu. Priama editácia tu však má pár obrovských výhod. Pri úprave dielu sa totiž nemusíte starať o to, ako bol diel vytvorený.

Ale prečo by ste sa mali supokojit s jedným prístupom, keď môžete mať obidva? IronCAD má obidva tieto prístupy integrované do jediného systému! - A to Vám poskytne nie to najlepšie z oboch svetov, ale úplne nový svet !!

Návrhové prostredie? Víťaz: Jednotné návrhové prostredie

Teraz sa pozrime na návrhové prostredie. Oddelené súbory pre diely a zostavy môžu byť odpoveďou pre rok 1980, ale pre dnešnú dobu je to trochu zastaralé. Musíte začať pomenovávaním dielov a ich umiestňovaním v zostave. Áno, viem, že môžete navrhnovať aj v kontexte zostavy a vytvárať externé diely aj priamo v zostave. Ale navrhovanie v jedinom návrhovom rozhraní podstatne zvyšuje produktivitu tým, že správu dát môžete riešiť až po dokončení návrhu. Mnohokrát sú diely daný projekt jedinečné a môžu byť ponechané priamo v zostave, z ktorej v prípade potreby môžete vytvárať ich detailné výkresy. Niektoré diely však nemusia byť použité a môžete si ich ponechať ako nadbytočné diely. Jednotné prostredie je lepším prostredím pre individuálnych návrhárov a menšie projekty. Verím, že práve toto je pre zvýšenie produktivity najdôležitejšie. Je smutné, že existuje iba jeden na histórii postavený systém, ktorý využíva UDE (jednotné prostredie), ktoré mu v produktivite dáva obrovskú výhodu.

Čo sme nespomenuli?

Inovatívny návrh dielov s Ťahaj a Pusti funkčnosťou!

Prečo? Pretože jedine IRONCAD má neuveriteľnú voľnosť navrhovania s Inovatívnym navrhovaním dielov spolu so štandardnými alebo užívateľskými katalógmi, ktoré môžu obsahovať spoločné položky pre rôzne projekty, a z ktorých je možné tieto položky jednoducho pretiahnuť do Vášho modelu zahrnuté v jednom systéme.

IronCAD je tiež jediný systém s oboma princípmy modelovania (s na histórii postavenom modelovaní ako aj s priamou editáciou) integrované do jediného systému. Prečo by ste mali trpieť "neohrabané" externé moduly pre priame úpravy, keď môžete mať k dispozícii možnosť priamo editovať jediným stlačením pravého tlačítka myš?. Vieme síce, že väčšina návrhov nevyžaduje funkčnosť pre priame úpravy, ale určite je užitočné mať túto schopnosť priamych úprav v prípade potreby okamžite k dispozícii

IronCAD je jediný na histórii postavený systém ktorý má UDE (jednotné prostredie). Stačí len začať robiť návrhy. Všetky diely a zostavy sú vám ihneď k dispozícii. Môžete vytvárať toľko prispôsobení vášho návrhu koľko chcete, a bez obáv o externé diely. Môžete kopírovať a vkladať diely a zostavy v rovnakom súbore alebo do/z iného súboru. Len si predstavte, je to jednoduché. Namusí vás zaujímať, kde bol diel vytvorený ...stačí s ním jednoducho začať pracovať. Nie je potrebné sprístupňovať žiadny samostatný modul.

Popísali sme vysokú mieru voľnosti a flexibility pri Vašom navrhovaní. Takže to čo je najdôležitejšie nie je použitý princíp ale samotný program ponúkaúci všetky princípy pre koncepčné navrhovanie v jedinom balíku - a to robí prácu na vašich modeloch nielen jednoduchú, ale aj zábavnú.
