Neomezená volnost navrhování

Autor článku: Ing. Ján Pajerchin
(2016) - všechna práva vyhrazena.

Tradiční parametrické modeláře se obvykle prezentují stále lepšími a řekněme si upřímně - nejednou často úzce specializovanými funkcemi, které jsou určitě pro zákazníky přínosem. Před pár lety začali zavádět určité prvky přímého modelování, které jsou však velmi omezené právě povahou samotného parametrického modelování. A tak se stále tyto systémy pro průmyslové navrhování dělí na parametrické modeláře a na modeláře s přímým modelováním. Ale je zde jedna výjimka. A to je právě IRONCAD!

IronCAD, který byl velmi dlouho lídrem v přímém modelování vynalezl vhodnou technologii a díky ní jeho řešení poskytuje konstruktérům volnost jakou jinde najdete jen velmi těžko. Uživatelé IRONCADu si totiž mohou podle povahy dílů a sestav svobodně vybrat, zda chtějí vytvářet striktně parametrické modely, zda preferují při jejich tvorbě rychlé přímé modelování, nebo zda tyto modely budou vytvářet jejich kombinací.

V IRONCADu tedy máte k dispozici nejen standardní parametrické postupy začínající 2D náčrtem, a končící vlastnostmi typu vysunutí, tažení profilu, nebo přizpůsobování profilů s aplikováním příslušných vazeb pro náčrty a díly sestav, ale obejdete se i bez uvedených tradičních technik které de-facto celý proces návrhu značně zpomalují.

IRONCAD, jako jediná aplikace současnosti vám v jediném prostředí poskytne svobodu výběru jakým způsobem chcete vaše modely vytvářet a je na vás vybrat si takovou cestu, která vás ke výsledku přivede nejrychleji.

IRONCAD je také jediné řešení současnosti, které se poskytuje s duálním jádrem. Tím, že máte k dispozici aplikaci pracující se dvěma modelovacími jádry, - ACIS a Parasolid, prakticky při modelování odbouráte omezení každého jádra. I když si vyberete jedno jádro jako hlavní pro váš model, tak pokud IRONCAD při modelování narazí na omezení daného jádra, automaticky se na pozadí přepne do jádra druhého, operaci dokončí a výsledek opět převede do vámi zvoleného hlavního jádra. A to je něco, díky čemu si při aktivní práci ušetříte množství nepříjemností na které byste jinak dříve či později určitě narazili.

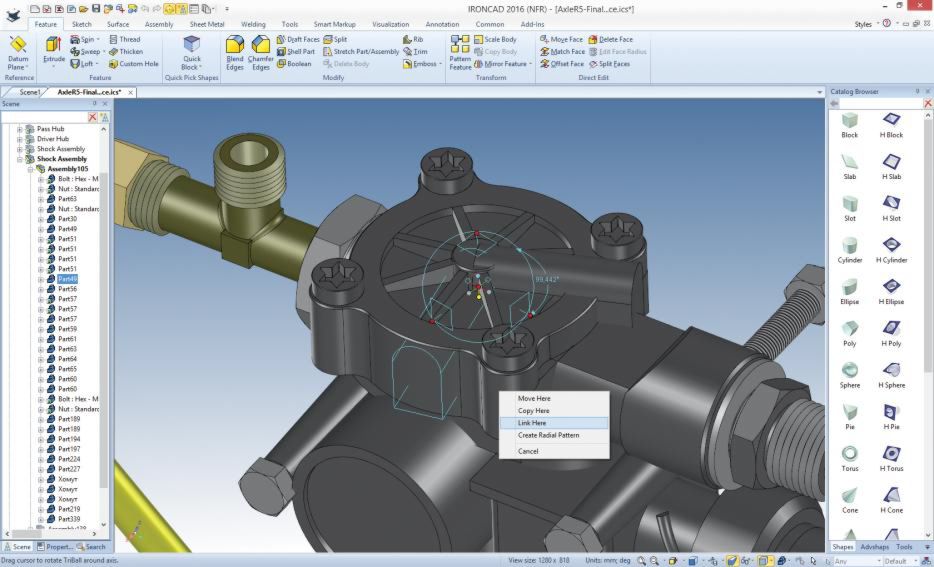

Jak se s IRONCADem pracuje

V první řadě jinak než s tradičními parametrickými modeláři. Jinak proto, že v tradičních systémech, prakticky bez úpravy 2D náčrtů mnoho změn na geometrii neuděláte. Je to úplná závislost na historii modelu a téměř vše je řízeno 2D náčrty.

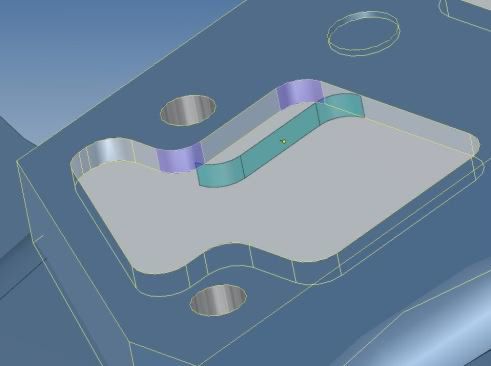

Jak již bylo zmíněno, v IRONCADu máte kromě tradiční funkčnosti k dispozici i úplnou technologii přímého modelování. Ale nejen to! Dalším z hlavních rysů IRONCADu je používání nepřeberného množství nekonečně přizpůsobitelných katalogů. Rychle zjistíte, že přesunutí určité části z vybraného katalogu způsobem "Táhni a Pusť" a jeho přesné umístění do požadované polohy, případně i automatické přizpůsobení ostatním částem návrhu je otázkou vteřiny. A stejně i naopak. Stačí když pouze tušíte že se vám nějaká část návrhu může později hodit - v průběhu sekundy ji jednoduše přetáhnete do katalogu, co vám (nebo celému vašemu týmu) umožní použít ji znovu někde jinde. A protože v katalozích můžete používat i tzv. flexibilní tvary, tedy přesněji díly s funkcemi, které se automaticky přizpůsobí stávajícím dílům - jejich používání podstatně zpříjemní a zrychlí celý proces navrhování.

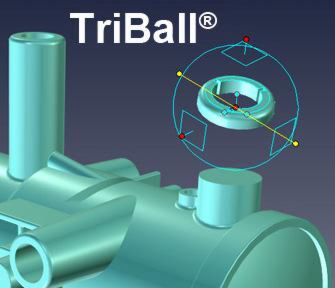

Pokud máte zkušenosti s tradičními parametrickými modeláři, určitě mi dáte za pravdu, že pro správné napolohování dílů, či částí dílů, nebo náčrtů, případně pro polohování různých rovin, nebo jen kopírování, natáčení, přesouvání či vzájemné propojování částí návrhů používáte různé funkce. IRONCAD na tohle všechno a ještě i na další činnosti používá jediný unikátní patentovaný nástroj s názvem TriBall, který si vás okamžitě získá a který vám poskytne skutečně síly zážitek z této jinak nezáživné práce.

Proč má smysl používat IRONCAD bez ohledu na to zda již vlastníte jiný 3D systém?

Na stránkách IRONCADu se uvádí, že díky IRONCADu uživatelé zvýšili svou produktivitu o 200 či 300 procent. Věříte tomu? ... ani já jsem tomu nevěřil.

Je pravda že mnohé tradiční modeláře disponují množstvím často úzce specializovaných funkcí. To konkrétně znamená, že pokud potřebujete vytvořit nějakou specifickou geometrii a pokud si vzpomenete, že k tomu musíte použít například funkci "číslo 735", tak ji vytvoříte opravdu rychle. IRONCAD však nebojuje množstvím funkcí, ale zaměřuje se právě na produktivitu, ke které je jedna z cest i tzv. přímé modelování. Upřímně řečeno, plně parametrický a plně vazbený model nepotřebujete vždy. Dokonce se odvážím tvrdit že většina běžných uživatelů ho potřebuje jen občas, nebo jen částečně. To ale znamená, že pokud vás tradiční modeláře nutí dodržovat tradiční postupy vynucené použitou technologií - obírají vás tím o váš čas. A protože v IRONCADe si můžete vybrat a v smysluplných případech se nemusíte zdržovat tradičními postupy, ale zvolíte si přímé modelování, resp. použijete katalogy, je reálné (zvláště při provádění nečekaných změn), že v mnohých případech budete násobně produktivnější než s tradičními modeláři. A ten, kdo si to vyzkoušel určitě ví o čem píšu.

Na jaké konstrukční úlohy se hodí IRONCAD

IRONCAD je robustní systém umožňující tvorbu dílů, plechových dílů a sestav s 10 tisíc až 40 tisíc díly. Doplňkem IronCAD Mechanical, přidáte do IRONCADu kromě množství specifických katalogů s různými obecními funkcemi, i podporu a knihovny pro ocelové konstrukce, piping, či dokonce stavbařské prvky. Multiphysics přidá do IronCADu integrované CAD/FEA řešení pro napěťovou, tepelnou, a elektrostatickou analýzu. Navíc k dispozici máte i další řešení třetích stran spolupracující s IronCADem pro CAM, PDM / EDM / DDM, Freeform modelování, a pro mnohé další specifické oblasti.

Importy a exporty

Duální ACIS a Parasolid jádro umožňuje přesný, bezchybný import a export nativních SAT a X_T, jakož i běžných IGES, CATIA V4 a STEP souborů. Doplněním IRONCADu o nízkonákladový TRANS balíček získáte i přístup k dalším nativním formátům, jako jsou CATIA V5/V6, Pro/E (Creo), UG/NX, SolidWorks, SolidEdge, JT a Inventor (podpora obou importů - geometrie i grafiky).

Závěr

IRONCAD je originální a impozantní balík programů spojující dva světy do jednoho sladěného systému. Zanechá ve vás silný dojem a dá vám pocítit, že všechno se dá dělat i jinak. Jednodušeji a rychleji. Pokud již používáte jiný CAD a poznáte i IRONCAD - pak si uvědomíte, o kolik času jste dosud přišli.

V každém případě doporučuji IRONCAD vyzkoušet každému příznivci CADu. Je totiž natolik unikátní, že každého konstruktéra natrvalo poznamená.
