TECHSOFT s.r.o. (1993-2016)

  • Aktuální verze: CMS IntelliCAD® 8.4 Premium Edition (původně DWDRAFT)
  • Výrobce: ITC
  • Základní popis: CMS IntelliCAD® je inteligentní, výkonný a cenově dostupný plně vybavený DWG CAD systém disponující plně programovatelným rozhraním (VBA, LISP, ...) a nabízí kompletní sadu nástrojů pro AutoCAD® kompatibilní 2D a částečně i 3D kreslení postavené na formátu DWG. Je navržen tak, aby Vám poskytl bezkonkurenční kompatibilitu s AutoCAD®em a za vynikající cenu Vám poskytl známé rozhraní a fukčnosť pro tvorbu Vašich DWG výkresů. CMS IntelliCAD představuje kompletní 2D řešení obsahující navíc možnost tvorby 3D ploch, plný render a nově i podporu DGN souborů Microstation.
  • Jazykové verze: CZ, EN, FR, DE, IT, PL, SP, PT, RUS, KOR, CHN
  • Nativní formát souborů: DWG (2016)

DWDRAFT

CMS IntelliCAD® 2016 Premium Edition
Jednoduchá a chytrá alternativa AutoCADu®

Proč CMS IntelliCAD® ?

  • CMS IntelliCAD - představeníVynikající DWG kompatibilita.
  • Rozhraní kompatibilní se standardním rozhraním AutoCADu®.
  • Vynikající cena.
  • Podpora DGN formátu.
  • Anotace výkresů s nastavitelným měřítkem při tisku
  • Fotorealistický 3D Render.
  • Pokročilá správa hladín pro modelový i výkresový prostor.
  • Jednoduché používání.
  • Možnost si vytvářet vlastní nadstavby (LISP, VBA, IRX).
  • Excelentní profesionální podpora!
Minimální Systémové požadavky pro CMS IntelliCAD®:
  • Operační systém: Microsoft Windows 10, Windows 8.x (Pro, Enterprise), Windows 7 (Enterprise, Ultimate, Professional, Home Premium) - 64 bit!
  • CPU: Intel Pentium 4
  • RAM: 1 GB
  • Grafická karta: 1024x768 True Color

CMS IntelliCAD® vs ZWCAD vs AutoCAD® (hlavní rozdíly)

CMS
IntelliCAD®
ZWCAD
Classic
AutoCAD LT®AutoCAD®
Nativní DWG podpora
(DWG 2.5 - 2016)
Nativní DWG podpora
(DWG R14 - 2016)
Nativní DWG podpora
(DWG 2000 - 2016)
Nativní DWG podpora
(DWG 2000 - 2016)
Otevírání / Ukládání:
DWG, DGN, DXF, DWF, DWT, DXB. DAE /
DWG, DXF, DWT
Otevírání / Ukládání:
DWG, DXF, DWT, DWF /
DWG, DXF. DWT
Otevírání / Ukládání:
DWG, DXF, DWF, DWT, DXB /
DWG, DXF, DWT
Otevírání / Ukládání:
DWG, DXF, DWF, DWT, DXB /
DWG, DXF, DWT
Export:
DGN, PDF, SVG, BMP, WMF, DAE, EMF, STL, SAT
Export:
BMP, WMF, SAT
Export:
PDF, SVG, DWF, BMP, EMF, WMF
Export:
PDF, SVG, DWF, BMP, EMF, WMF, STL
Import:
DWG, DGN, DXF, DWF, DWT, DXB. DAE, SAT
Import:
WMF, SAT
Import:
DGN, DAE, DWF, DXF, DXB, DWT
Import:
DGN, DAE, DWF, DXF, DXB, DWT, SAT
2D kreslení
3D plošné modelování
2D kreslení
3D plošné modelování
3D ACIS modelování
2D kreslení 2D kreslení
3D plošné modelování
3D ACIS modelování
Plný render Plný render - Plný render
LISP, VBA, IRX LISP, VBA, ZRX - LISP, VBA, ARX
- - Tvorba dyn.bloků Tvorba dyn.bloků
- Tabulky Tabulky Tabulky
Samostatné řízení průhlednosti, barvy, tloušťky a typu čáry hladin výřezů výkres.prostoru - Samostatné řízení průhlednosti, barvy, tloušťky a typu čáry hladin výřezů výkres.prostoru Samostatné řízení průhlednosti, barvy, tloušťky a typu čáry hladin výřezů výkres.prostoru
Průhlednost hladin - Průhlednost hladin Průhlednost hladin
Nastavení barvy pozadí šrafu - Nastavení barvy pozadí šrafu Nastavení barvy pozadí šrafu
Anotace výkresů s nastavitelným měřítkem při tisku - Anotace výkresů s nastavitelným měřítkem při tisku Anotace výkresů s nastavitelným měřítkem při tisku
- - - Podpora velkých souborů
- - Políčka Políčka
- Nástrojové palety (omedzená funkčnost) Nástrojové palety Nástrojové palety
64 bit verze 32 bit verze 32/64 bit verze 32/64 bit verze
Made in USA Made in CHINA Made in USA Made in USA
5 090,- Kč 9 800,- Kč 1 200,- € 4 500,- €
CMS
IntelliCAD®
ZWCAD
Classic
AutoCAD LT®AutoCAD®

Licencování CMS IntelliCAD®DWDRAFT Licencing

Samostatná licence

Licenci lze nainstalovat a trvale aktivovat pouze na jednom počítači.

Dual licence

Licenci lze nainstalovat a trvale aktivovat na jednom pracovním počítači a na jednom domácím, nebo přenosném počítači (není dovoleno současné používání).

Pokud potřebujete provést více než 2 aktivace Vaší licence / rok,
nebo pokud potřebujete provést aktivaci licence, která nebyla korektně deaktivována
- je třeba zakoupit CMS IntelliCAD Support Pack! (Je to požadavek poskytovatele licenční ochrany).



Síťová plovoucí NET licence

ZWCAD LicensingSíťové licence nejsou vázány na konkrétní pracovní stanici nebo instalaci, ale centrální server dynamicky a okamžitě přiděluje síťovou licenci z množiny volných licencí jakmile se spustí produkt CMS IntelliCAD ve vaší síti. CMS IntelliCAD tedy můžete instalovat na libovolný počet počítačů, přičemž o zpřístupnění licence se stará licenční server.



Ochrana licence

Softwarovým způsobem

Ochrana licence je řešena softwarovým způsobem. Přenos licence na jiný počítač je řešen pomocí správce licence.
ZWCAD Licensing SW



CMS IntelliCAD® - Download

Dostupné soubory:
CMS IntelliCAD PE Plus 8.4
8.4 Velikost 310.55 MB Datum 08-08-2017

Nejnovější multi-jazyková verze CAD systému CMS IntelliCAD® Premium Edition Plus
Oproti verzi PE obsahuje navíc možnost tvorby a editace 3D objemových těles
- pro 64.bit Microsoft Windows 10 / 8.x / 7.

Jazyky:
English, Chinese (traditional), Czech, French, German, Italian, Korean, Polish, Portuguese, Russian and Spanish

Nativní DWG 2.5 - 2016 podpora.

Podobně jako AutoCAD® a AutoCAD LT®, CMS IntelliCAD® používá jako nativní formát souborů DWG. V CMS IntelliCAD® otevřete, upravíte a uložíte všechny existující DWG soubory ve verzích 2.5 až 2015, bez konverze nebo ztráty dat. To dělá CMS IntelliCAD® kompatibilnější se staršími verzemi AutoCADu než samotný AutoCAD® !.

Za zmínku stojí možnost přímo pracovat is DGN soubory Microstation, díky čemuž se obejdete i bez převodníku DGN/DWG.

Formáty súborov DWDRAFT IntelliCAD


Multi-jazyková podpora a 64 bit.verze

CMS IntelliCAD® disponuje multi-jazykovým rozhraním, díky čemu se přímo v prostředí tohoto CAD produktu a bez restartu, můžete přepínat mezi následujícími jazyky: Angličtina, Čeština, Polština, Francouzština, Němčina, Italština, Španělština, Portugalština, Ruština, Korejština, a tradiční Čínština.

dwdraft flags

Je k dispozici pouze 64 bitová verze CMS IntelliCADu® !


Unikód

unicodePlynulá mezinárodní spolupráce
CMS IntelliCAD® je postaven na unikódu. Pro Vás to prakticky znamená odbourání nečekaných problémů s různými mezinárodními znaky ve Vašem výkresu a tedy můžete ve Vašich výkresech kombinovat různé znaky libovolné abecedy.


AutoCAD Kompatibilita

dwdraft vs autocadCMS IntelliCAD® disponuje téměř identickým a přizpůsobitelným prostředím (MNU), způsobem práce, a stejnou celkovou strukturou výkresů včetně podpory fontů (SHX), šrafů (PAT), čar (LIN), stylů vykreslování (CTB a STB), podporou Lisp, VBA, či IRX (ekvivalent ARX), souborů jednotek (UNT), snímků (SLD), 2D příkazy na tvorbu a úpravu objektů, a 3D příkazy na tvorbu a úpravu ploch jakož i kompletní sadou pro kótování a popisování, ... atd. CMS IntelliCAD® používá tzv. "Open DWG formát" a AutoCAD tzv. "Trusted DWG formát". Kompatibilita obou DWG formátů je na vysoké úrovni a při své práci se s problémy kompatibility prakticky nesetkáte. Bez obav tedy můžete sdílet své výkresy mezi AutoCADem a CMS IntelliCADem.

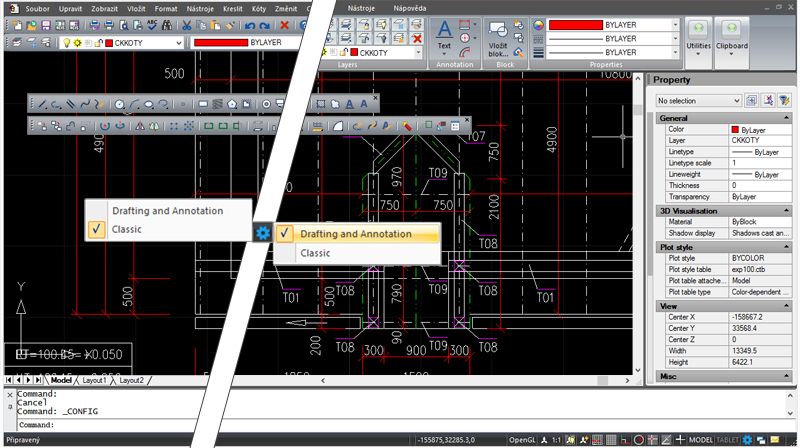

Rozhraní a práce s CMS IntelliCAD®

CMS IntelliCAD® poskytuje klasické rozhraní prakticky totožné s AutoCAD® , nebo moderní tzv. "ribbonové". A můžete se mezi nimi přepínat přímo v prostředí programu bez nutnosti restartu.

dwdraft interface

Práce v CMS IntelliCAD® je prakticky totožná s prací v systému AutoCAD®. Používáte tytéž příkazy s podobnými podvolbami a tytéž systémové proměnné, Pokud ovládáte práci v AutoCADu, nebude pro Vás problémem okamžitě začít pracovat i v CMS IntelliCAD®.

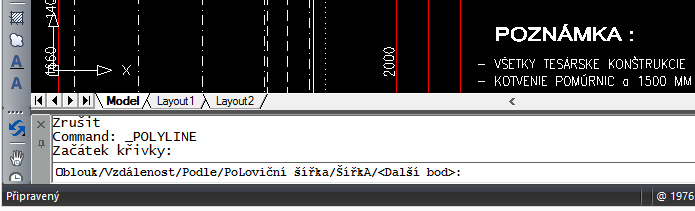

dwdraft krivka

K dispozici máte tedy všechny standardní funkce na kreslení, editaci, kótování a publikování Vašeho výkresu.

dwdraft kotovanie

...a pod pravým tlačítkem myši naleznete také standardní funkce jako rýchly výběr, či najít a nahradit.

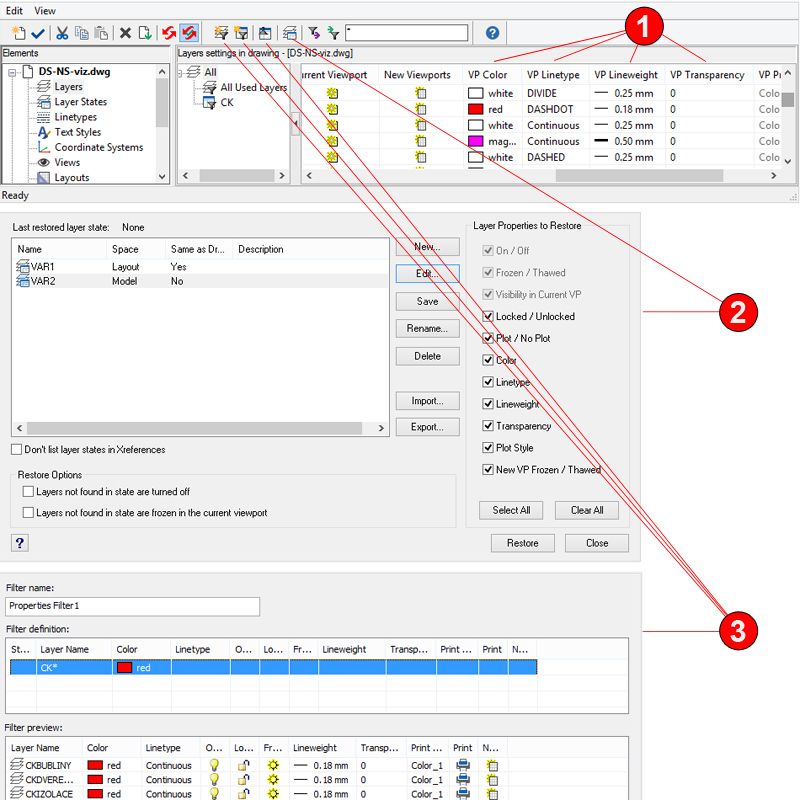

Excelentní správa hladin

  • Ve výřezech výkresového prostoru najdete možnost řídit barvu, typ čáry, tloušťku čáry a průhlednost samostatně pro každý výřez. To nenajdete ani v mnoha dražších CAD programech podobných systému AutoCAD®.
  • Řízení stavů hladin. Jednoduše si defunujte různé varianty nastavení viditelnosti, tlouštěk či barev hladin a jedním kliknutím se přepnete do požadovaného stavu.
  • Filtry hladin Vám pomohou v případě pokud máte množství hladin, ze kterých si můžete vyfiltrovat pouze hladiny splňující Vámi určené kritéria. Orientace mezi hladinami se tím podstatně zprůhlední.

dwdraft layers


...a v CMS IntelliCAD® nechybí ani příkaz LAYISO pro izolaci vybraných hladin.

 Obrázky a externí reference

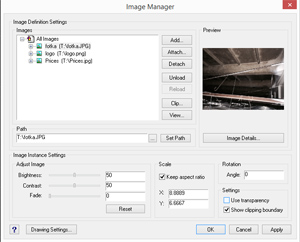

K výkresu CMS IntelliCAD® můžete připojit nepřeberné množství typů rastrových obrázků (BMP, EMF, GIF, ICO, JPEG, PNG, TIF, WMF, ...). Rastrové obrázky můžete v programu oříznout (CLIP) jakož i nastavit jejich průhlednost (při černo-bílých).

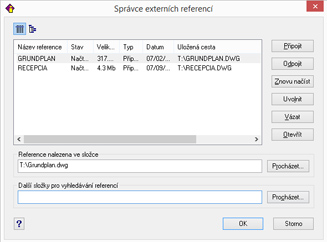

Pro připojení a správu externích referencí připojených k Vašemu výkresu slouží standardní správce externích referencí. Díky připojení výkresu jako externí reference se podstatně nezvýší velikost vašeho výkresu a práce tak bude plynulejší. Při úpravách externích referencí (nebo bloků) můžete s výhodou využívat editaci bloku nebo externí reference na místě.

xref manager                     dwdraft imgman

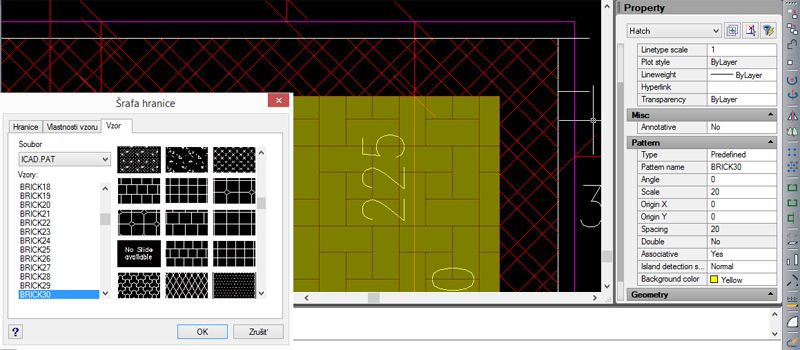

Šrafy - včetně pozadí šrafu !

CMS IntelliCAD® pro šrafy používá standardní PAT soubory, díky čemuž můžete volně sdílet šrafovací vzory s AutoCADem. Kromě toho máte k dispozici i vlastnost poznámka (Annotative) , díky čemuž se hustota dělení šrafů přizpůsobí velikosti měřítka ve výřezu výkresového prostoru.

... a nechybí zde ani možnost nastavit barvu pozadí šrafu a procento její průhlednosti, díky čemu získáte možnost vytvářet ještě lepší a přehlednější výkresy!

 dwdraft šrafy

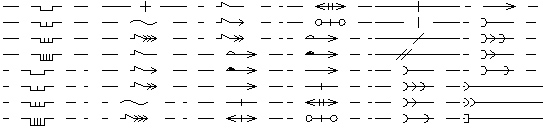

Fonty SHX a typy čar LIN

Přesně jako v AutoCADu můžete i v CMS IntelliCAD® používat a sdílet tytéž SHX a TTF fonty a samozřejmě i standardní a rozšířené typy čar LIN.



dwdraft lindwdraft linetypes  dwdraft fonty

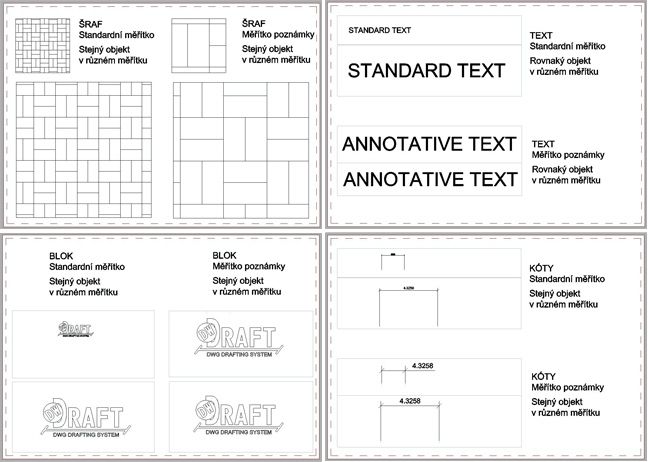

Měřítko poznámky pro šrafy, texty, kóty a bloky

Funkce měřítko poznámky v CMS IntelliCAD® umožňuje vytvářet texty, kóty, šrafy či další objekty popisů a poznámek výkresu, které automaticky změní svou velikost a umístění, tak aby odpovídaly měřítku výřezu. Jinými slovy, Měřítko anotací je nyní automatizované. Podívejte se jak snadno aplikujete vlastnosti poznámek na texty, kóty, odkazy, tolerance, bloky, atributy a šrafy.

dwdraft anotace/poznámky



Cyklický výběr

Při výběru překrývajících se objektů využijete funkci cyklického výběru, kdy podržením klávesy CTRL a klikáním na překrývající se entity vybíráte postupně každou z nich.

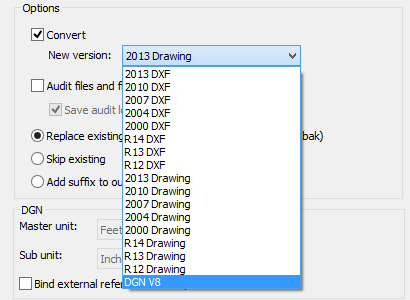

CMS IntelliCAD® Converter

Tento užitečný nástroj Vám umožní zkonvertovat DWG, DXF nebo DGN soubor (nebo více souborů) na DWG/DXF soubory konkrétní verze nebo do DGN souborů.



dwdraft convert

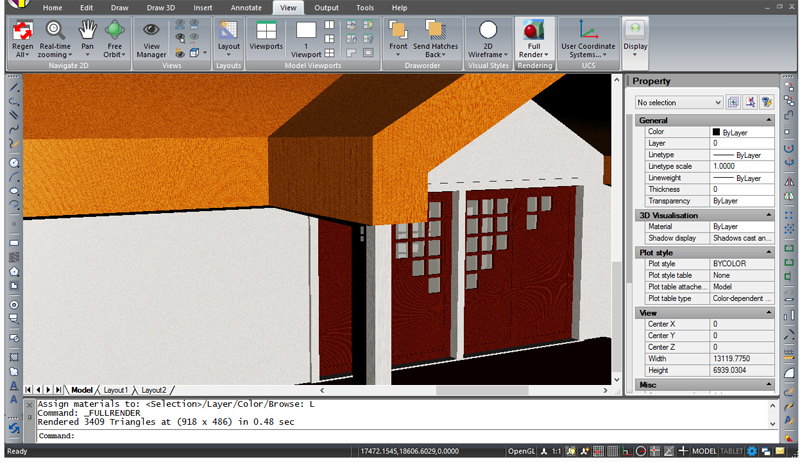

Fotorealistický Render

CMS IntelliCAD® Vám poskytne i možnost plného renderu, s použitím realistických materiálů, stíny, průhledností či odrazem.



dwdraft render

Objednávky a cenová nabídka

CMS IntelliCAD Online nákup

Pokud si přejete objednat CMS IntelliCAD, můžete tak pohodlně udělat i bez registrace v našem internetovém obchodě.
Klikněte na: Online nákup CMS IntelliCAD

Rychlá objednávka

Pokud se neradi orientujete v online obchodech, pro objednání můžete využít náš formulář pro rychlou objednávku.
Klikněte na: Rychlá objednávka

Cenová nabídka

Pro CMS IntelliCAD Vám rádi vyhotovíme výhodnou cenovou nabídku.
Klikněte na: Kontaktní Formulář

TECHSOFT CAD eShop

Podpora a školení

Placená podpora (CMS IntelliCAD Support Pack / rok)

  • Podpora poskytovaná jakýmkoli dostupným způsobem
  • Různé bezplatné bonusy a know-how zdroje
  • Poskytuje se pouze pro aktuální verzi
  • Placenou podporu je nutné si zakoupit v případě pokud je nutné reaktivovat Vaši licenci více než 2x ročně, resp.pokud nebyl produkt správně deaktivován!

Bezplatná podpora pro CMS IntelliCAD

Školení CMS IntelliCAD

Naše společnost již přes 20 let poskytuje pro AutoCAD a alternativy AutoCADu školení jakékoliv úrovně a to buď přímo ve Vaší kanceláři, nebo online přes internet (s nahráváním školení na video).

Doporučována délka komplexního školení CMS IntelliCAD, na kterém s Vámi projdeme všechny důležité oblasti a techniky práce s CMS IntelliCADem, je 16 hodin.

Pokud máte zájem o školení CMS IntelliCAD - kontaktujte nás prosím prostřednictvím formuláře: Kontaktní Formulář
