IRONCAD - Produktivita jaká se nevidí často

Autor článku: Ing. Ján Pajerchin
Článek byl publikován v časopisu Konstruktér (2016) - všechna práva vyhrazena.

Současné tradiční strojírenské 3D řešení se prakticky stále rozdělují na parametrické modeláře s úplnou historií návrhu a na přímé modelář bez stromu historie. Je pravda že v posledních letech řada předních systémů postavených na historii návrhu zavádí různé prvky přímého modelování. Cílem těchto prvků pro přímou editaci, je usnadnit zpravidla více nebo méně komplikovanou úpravu vytvořené geometrie. IRONCAD, který byl velmi dlouho lídrem v přímém modelování však vynalezl vhodnou technologii umožňující vytvářet standardní, na historii postavené návrhy které můžete vytvářet i standardním přímým modelováním - a to bez ztráty inteligence návrhu! Důsledkem toho je systém který pokud postavíte proti tradičním parametrickým modelářům postavených na historii návrhu a nebude to boj o vlastnosti, ale boj o produktivitě navrhování - bude velmi těžké ho porazit.

IRONCAD™ vs Tradiční modeláře

Jak již bylo zmíněno v úvodu, tradiční parametrické modelář ovšem také mají některé funkce na "přímou editaci". Ale když se na to podíváte z blízka, uvidíte jen něco jako zamlžený obraz přímého modelování odrážející se v zrcadle. Prakticky bez úpravy 2D náčrtů mnoho změn na geometrii neuděláte. Je to úplná závislost na historii modelu a téměř vše je řízeno 2D náčrty. S konvenčními MCAD systémy, uživatel vytvoří model podle nakreslených 2D profilů a potom je převádí do 3D tvaru s použitím příkazů Vysunutí, Sweep, Rotace atd. Tato metoda, je sice v některých situacích užitečná, ale je velmi pomalá, zdlouhavá a ve většině případů dramaticky zpomaluje navrhování nebo vytvoření modelů.

IronCAD, i když má tyto standardní 2D a 3D metody plně k dispozici, umožňuje uživateli vytvářet modely i přímo v 3D bez náčrtů - metodou "Táhni a Pusť". IronCAD k tomu využívá nekonečně přizpůsobitelné katalogy s "Táhni a Pusť" editovatelných tvary a jinými entitami poskytující uživateli neuvěřitelný komfort a jednoduchost znovu použití dříve vytvořené geometrie. Tento způsob modelování si rozhodně musíte vyzkoušet, abyste pochopili jeho sílu a výhodu ve srovnání s konvenčním MCAD programy. Kromě toho umožňuje přímou editaci geometrie v pravém slova smyslu - a to i na importované geometrii z jiných tradičních modelářů.

IRONCAD je JEDINÁ aplikace na světě, která dává uživatelům úplnou kontrolu a to tím, že podle povahy vašich dílů a sestav vám poskytuje možnost svobodně si vybrat, zda je pro vás výhodné vytvářet plně parametrický a provázaný model, zda stačí požadovaný model vytvářet volným modelováním nebo zda chcete vytvářet model kombinací obou způsobů modelování v jediném prostředí.

Co se týká sestav, uživatelé běžně používají sestavy do 10 000 dílů, ale není neobvyklé pokud zákazníci pracují se sestavami tvořenými z 30 000 dílů!

Když modelovací jádro nestačí

Mnohé parametrické modeláře kladou velký důraz na své modelování jádro. Ano - je to velmi důležitý prvek. Ale když se podíváte na celý CAD systém komplexně, jádro je jen jedním z mnoha stavebních kamenů, které jsou pečlivě vzájemně řízeny. Modelovací jádro je zjednodušeně řečeno knihovna kódu, umožňující programu dělat to co má, nebo co je schopen dělat. Na jedné straně máte jádro Parasolid (Siemens, SolidWorks, SolidEdge, UG, ...), a na druhé straně je ACIS (Dassault, SpaceClaim, ...). Oba mají trochu odlišný přístup k tomu co a jak dělají, a ať už má váš systém kterékoliv z nich - nakonec se vždy při každém jádru můžete dostat do bodu, odkud není návratu.

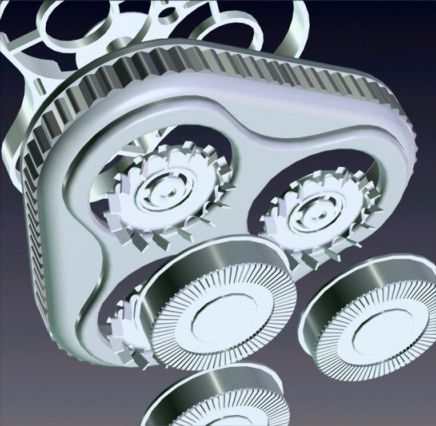

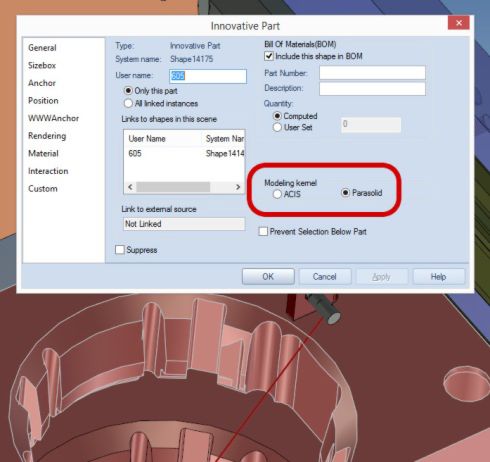

IRONCAD je JEDINÉ řešení na světě poskytované s duálním jádrem. Můžete začít s jedním, nebo druhým, které si zvolíte jako výchozí modelovací jádro. Během práce, pokud IronCAD vykonává činnost při níž by druhé jádro poskytovalo lepší výsledky, se na danou činnost přepne - a když ji ukončí, tak se přepne zpět do výchozího jádra. Udělá to automaticky a na pozadí. Vy se nemusíte o nic starat a jen spokojeně modelovat! A pokud se dostanete do situace, kdy vy sami budete chtít jádro modelu změnit, nic tomu nebrání. Obě jádra pracují navzájem v souladu, a vaše myšlenky se mohou stát neomezené bez ohledu na omezení daného jádra. Je to podobné jako mít na řešení problému k dispozici namísto jedince tým inženýrů.

Jak vám pomohou katalogy

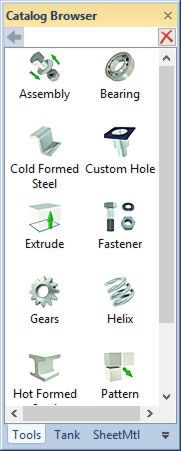

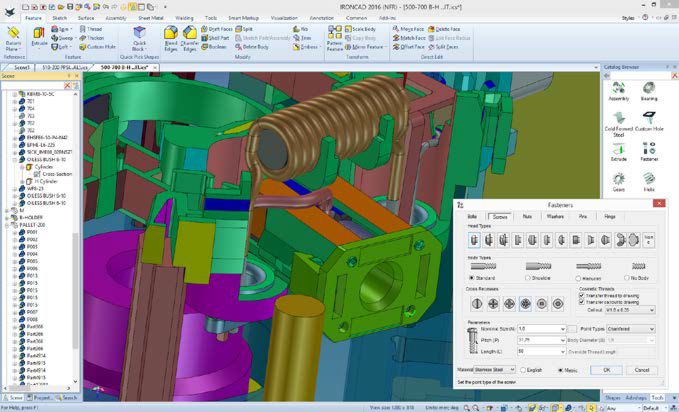

Používání nekonečně přizpůsobitelných katalogů je jednou z klíčových vlastností IRONCADu. Katalogy by se daly trochu srovnat s paletami nástrojů AutoCADu. Zde však musím poznamenat, že objekty katalogů jsou uloženy přímo v katalozích a ne jako je to v AutoCADu, kde například bloky protažené do palety nástrojů jsou uloženy ve zdrojových souborech. Katalogy IRONCADu tedy můžete bez obav umístit na síťové disky a všechny objekty budou přístupné i ostatním uživatelům IRONCADu. Není nic jednodušší, než vytvořený objekt, nebo vlastnost jednoduše přetáhnout do příslušného katalogu a umožnit tím jeho snadné opětovné použití.

IRONCAD navíc přináší do modelovacího prostoru tzv. flexibilní tvary. Jsou to tvary, tedy přesněji díly s funkcemi, které se přizpůsobují stávajícím dílům. Když přetáhnete tyto tvary z katalogu do modelu, jejich inteligentní chování zajistí že se natočí správnou stranou, připojí se ke správné části, velikosti se dynamicky přizpůsobí příslušným dílům ... atd.

I když jste se IRONCADu zatím ani nedotkli - jistě tušíte, že i díky těmto katalogem byste dokázali podstatně zvýšit svou produktivitu, a o snadnosti používání ani nemluvím.

A úplně krásné je, že IRONCAD poskytuje bezplatný nástroj COMPOSE, který mohou používat bezplatně i vaši zákazníci. A tento nástroj (nebudu ho nazývat prohlížeč) vašim zákazníkům (nebo jiným členům vašeho týmu) umožní nejen otevřít a prohlížet vaše 3D sestavy, ale díky katalogům, umožní jednoduchým přetahováním dílů z vámi vytvořených katalogů a jejich automatickým umístěním na správné místo nakonfigurovat celou sestavu přesně podle jejich představ. Není totiž nic krásnějšího, pokud namísto dlouhé konzultace se zákazníkem, mu poskytnete IronCAD COMPOSE s vašimi katalogy, dáte mu vaši sestavu a on si v ní prakticky z nekonečného počtu variant a možností pohodlně vymění a přizpůsobí všechno přesně tak jak to chce a potřebuje.

A ještě malá drobnost - v IRONCADu můžete plně využívat více monitorů. To konkrétně znamená, že katalogy a jiné "lišty" můžete protáhnout i mimo okna aplikace na jiný monitor - podobně jako v produktech Adobe.

Unikátní TriBall^®

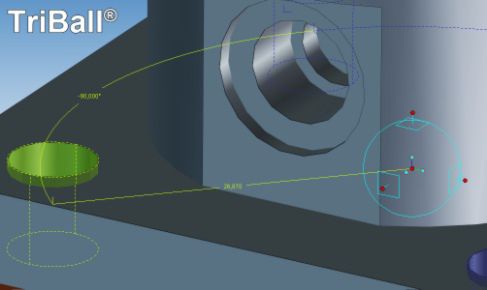

IRONCAD v sobě zahrnuje více patentovaných technologií, jaké jinde nenajdete. Jednou z nich je i unikátní TriBall^®. Jedná se o univerzální nástroj pro pohodlné polohování, umísťování, přesouvání, kopírování či propojování různých objektů návrhu, nebo kopírování polí, atd.

Tímto jediným velm silným a univerzálním nástrojem (který si mimochodem okamžitě oblíbíte) dokážete pohodlně, rychle a s přehledem umísťovat, různé části návrhu ať už se jedná o díly, vlastnosti dílů, náčrty, roviny náčrtů, čela částí dílů, ... atd - vše bez nutnosti hledat ten správný nástroj. TriBall vám to všechno umožní a to bez nutnosti vazbení, kterému se v jiných systémech vyhnete jen velmi těžko.

Spolupráce s jinými CAD systémy

Duální ACIS a Parasolid jádro umožňuje přesný, bezchybný import a export nativních SAT a X_T, jakož i běžných IGES, CATIA V4 a STEP. Doplněním IRONCADu o nízkonákladový TRANS balíček získáte i přístup k dalším nativním formátem, jako je CATIA V5/V6, Pro/E (Creo), UG/NX, SolidWorks, SolidEdge, JT a Inventor (podpora obou importů - geometrie i grafiky). Pomocí přímého modelování ploch nebo přidáváním nových inteligentních 3D dílů ze standardních katalogů můžete upravovat téměř všechny importované soubory bez opětovného vytváření geometrie.

Co se týče konkrétních úprav na importované geometrii, IRONCAD se nesnaží automaticky generovat nový strom návrhu celého importovaného dílu, jak se to s větším či menším úspěchem snaží některé jiné systémy. IRONCAD Vám totiž umožní rozpoznat geometrii těch částí importovaného 3D modelu, které chcete změnit - a následně Vám s danou geometrií umožní pracovat jako s geometrií IRONCADu. Díky tomu jako i díky unikátním možnostem přímé editace je úprava importované geometrie podstatně jednodušší.

Jaká rozšíření máte k dispozici

IRONCAD poskytuje platformu pro úplné zastřešení všech běžných činností v průmyslu.

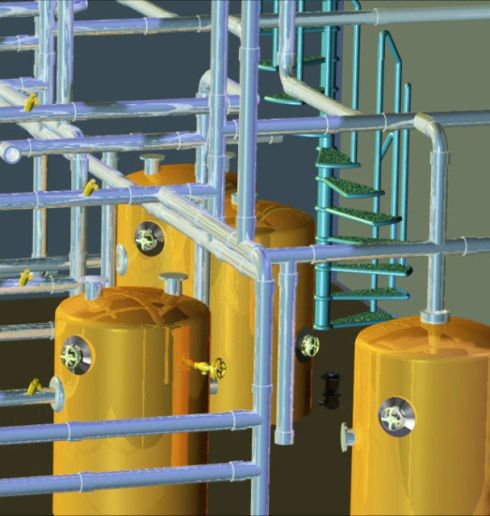

IronCAD Mechanical:
Rozšíření funkčnosti IRONCADu o inteligentní nástroje pro ocelové konstrukce, potrubí, stavařské prvky a jiné.

Multiphysics pre IronCAD:

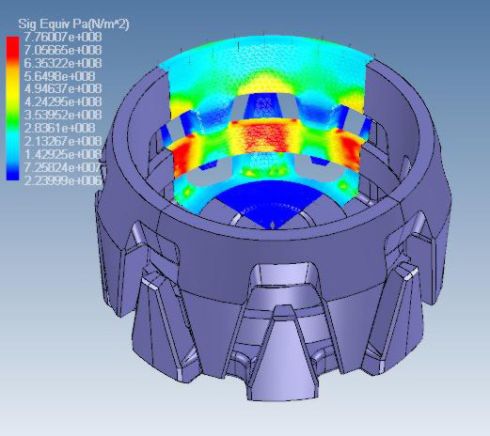

Nejnovější generace integrovaného CAD/FEA řešení pro napěťovou, tepelnou, a elektrostatickou analýzu.

Ostatné riešenia tretích strán:
Máte k dispozici aplikace pro CAM, PDM/EDM/DDM, Freeform modelování, a pro mnohé další specifické oblasti

IRONCAD má k dispozici ještě řadu dalších unikátních vlastností, které bych vám rád představil, ale ještě před závěrem vám alespoň v krátkosti představím jednotlivé části celého balíku IronCAD Design Collaboration Suite.

IronCAD Design Collaboration Suite

IRONCAD
Komplexní unikátní parametrický modelář kombinovaný s unikátní a komplexní technologií přímého modelování nabízející nevídanou svobodu při modelování a při provádění nečekaných změn. Obsahuje množství integrovaných katalogů, jakož i rozhraní pro tvorbu propojené 2D výkresové dokumentace.

INOVATE
Samostatný 3D modelář umožňující ve 3D prakticky totéž jako IRONCAD, kromě možnosti vytvářet strukturované díly, vytvářet propojení s externími soubory, neobsahuje návrh plechových dílů ani možnosti tvorby 2D dokumentace.

DRAFT
Extrémně silný samostatný 2D nástroj s 2D rozhraním podobným AutoCADu a s 3D rozhraním a funkcemi podobným IronCAD COMPOSE. Umožňuje vytvářet 2D detailní výkresy z 3D dílů a sestav nejen IronCADu, ale díky importům i z 3D modelů vytvořených v jiných systémech.

Compose
Bezplatný produkt dostupný pro každého. Nejedná se jen o jednoduchý prohlížeč, ale o nástroj díky kterému mohou vaši zákazníci pracovat nejen s vašimi modely, ale umožňuje jim s pomocí integrovanýchô nebo vámi dodaných katalogů si vyskládat vlastní konfiguraci vašich výrobků.

Závěr

IronCAD je vyspělé a robustní řešení, nabízející dva modelovací jádra a jedinečnou technologii kombinující parametrické modelování s přímou editací v rámci dílu, či sestavy. Tím poskytuje konstruktérům to nejlepší z obou způsobů modelování a konstruktér se může plně soustředit na svůj konstrukční záměr a získává maximální svobodu pro provádění změn tam kde je to nutné a tehdy, když je to potřeba.
