Úvod

V posledních letech dochází ke snaze spojit na historii postavené parametrické modelování s přímým modelováním v témže MCAD systému. Různí poskytovatelé CADu se snaží tento problém řešit různými způsoby. "White paper" se obvykle píše pro oznámení nebo vysvětlení nové technologie nebo výrobku. Tento "whote paper" je však jiný typ dokumentu. Vysvětluje, jak společnost IronCAD tento problém na historii postaveného přímého modelování vyřešila již před téměř dvaceti lety!

Působnost

V tomto "white paper" vám vysvětlím pár konceptů obklopujících na historii postavené přímé modelování:

1.   Jak se vlastnosti automaticky přeskupují způsobem, aby se mohli přesouvat po celém stromě modelu
2.    Jak se vlastnosti spojují způsobem, aby operace přímého modelování byly úspěšné

Oba koncepty vysvětlím nejdříve pomocí jednoduchého příkladu, za kterým bude následovat složitější příklad ukazující operace přímého modelování na reálném modelu.

Automatické přeskupení vlastností

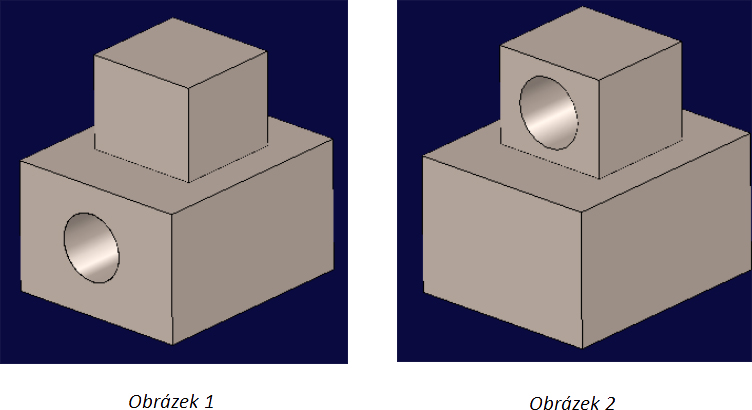

Jedním z omezení na historii postaveného parametrického modelování je to, že provádění změn na modelu může stát v cestě právě samotná historie. Zkuste posoudit například tento velmi jednoduchý model skládající se ze tří vlastností vytvořených v tomto pořadí - základní blok, otvor přes tento základní blok a další blok vysunutý z horní plochy základního bloku (Obrázek 1). Předpokládejme, že je nutné přesunout otvor ze základního bloku na druhý blok (Obrázek 2). V na historii postaveném parametrickém systému modelování by to však znamenalo že se náčrt definující otvor přesune ven do prázdného prostoru, čímž vyříznutí otvoru bude z části procházet přes prázdný prostor, což by mělo za následek chybu při obnově stromu modelu.

Automatické přeskupení vlastností

Nicméně v IRONCADu, uživatel jednoduše vybere pomocí myši otvor, a potáhne ho na horní blok, čímž provede na modelu změny přímou editací. Systém změní pořadí vlastností v Stomu návrhu automaticky, a to tak aby zajistil úspešené dokončení činnosti přímého modelování. To vše se děje bez jakéhokoli zásahu ze strany uživatele.

Strom návrhu

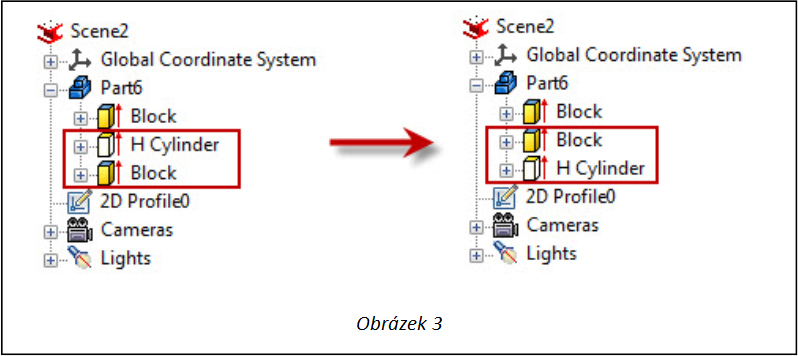

V levém stromě vlastností na Obrázku 3 jsou zobrazeny tři vlastnosti v pořadí, v jakém byly vytvořeny - blok, válcový otvor a druhý blok. V pravém stromě vlastností je vidět, že po přesunutí otvoru si druhá a třetí vlastnost vyměnili pořadí. Protažení prvku otvoru na druhý blok provelo vyříznutí otvoru na druhém bloku, přičemž zároveň systém eliminoval jakoukoliv chybu která by při tomto přesunu mohla vzniknout.

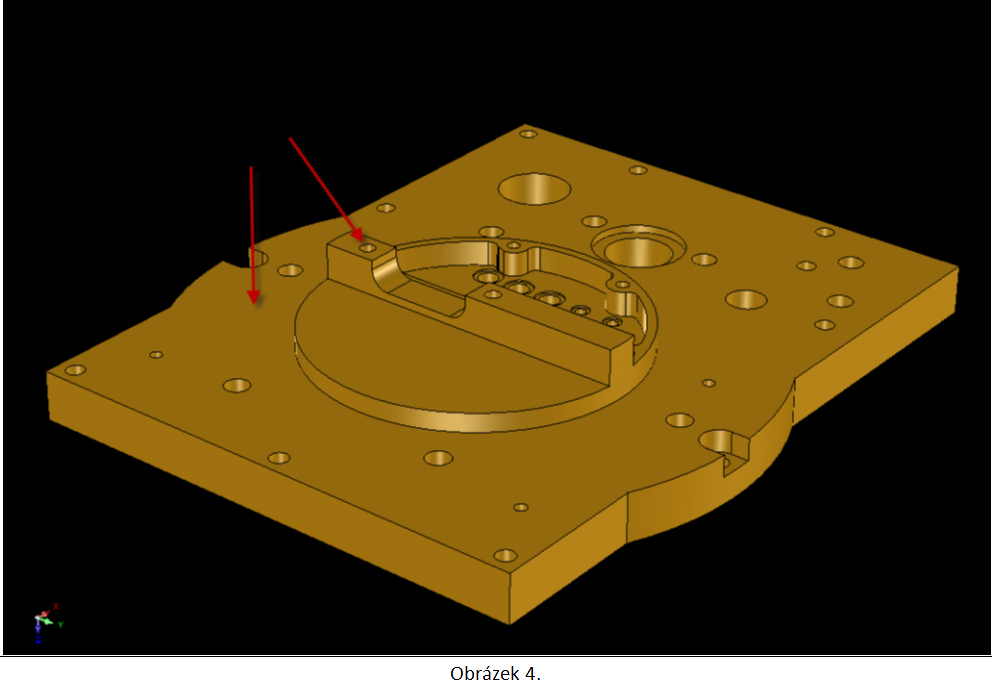

Chcete-li vidět, jak tato technologie funguje na reálném modelu, prozkoumejte tento díl zahrnující 43 vlastností (Obrázek 4). Zvýrazněné jsou dvě vlastnosti - otvor a vysunutí základny.

Přeskupení - reálný model

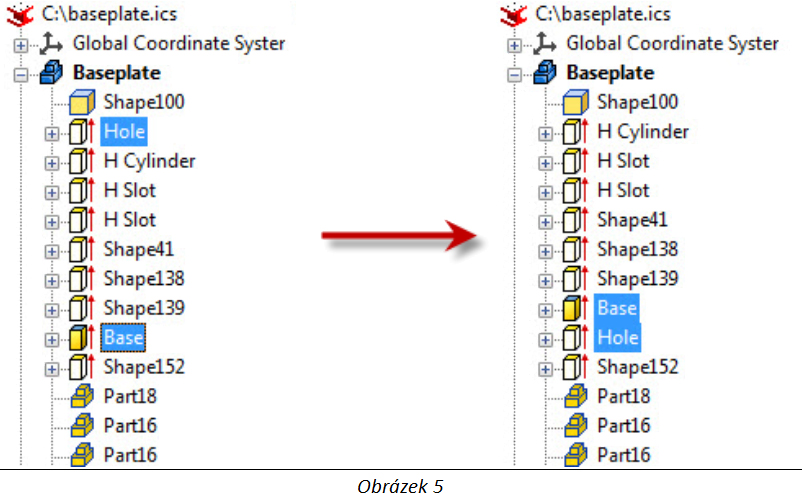

Otvor představuje druhý prvek a základna devátý prvek ve stromu vlastností. Předpokládejme, že konstrukční změny vyžadují, aby byl otvor přesunut někam na vlastnost základny. Všimněte si však, že základna vznikla až po vytvoření otvoru. V na historii postavených systémech parametrického modelování, by provedení takové změny správným způsobem vyžadovalo ohromné množství času a energie. Ale v IRONCADe uživatel jednoduše vybere otvor myškou a přesune ho na základnu. A tento systém příslušné vlastnosti automaticky přeskupí (Obrázek 5).

Strom návrhu - reálný model

Stejně jako v ostatních na historii postavených systémech parametrického modelování i modelování v IRONCADu závisí na historii vytváření modelu. Nicméně, tato automatická změna řazení vlastností poskytuje uživateli možnost přímého modelování. Z tohoto důvodu ten název: "Na historii postavené přímé modelování". .


Automatické spojování vlastností

Přímé modelování mimo jiné zahrnuje možnost tažením a tlačením myšky volně přesouvat čela modelu. V předchozí části se popisuje, jak můžete volně po modelu přesouvat celé vlastnosti. Ale co když je třeba posunout jen určité čela prvku? Nebo co když čela příslušející k vlastnostem musí být přesunuty současně? Na rozdíl od způsobu přímého modelování které je implementováno v jiných MCAD systémech, IRONCAD automaticky a inteligentně určí, které vlastnosti budou ovlivněny činností přímého modelování a pouze tyto vlastnosti spojí, zatímco zbytek stromu vlastností zůstane beze změny.

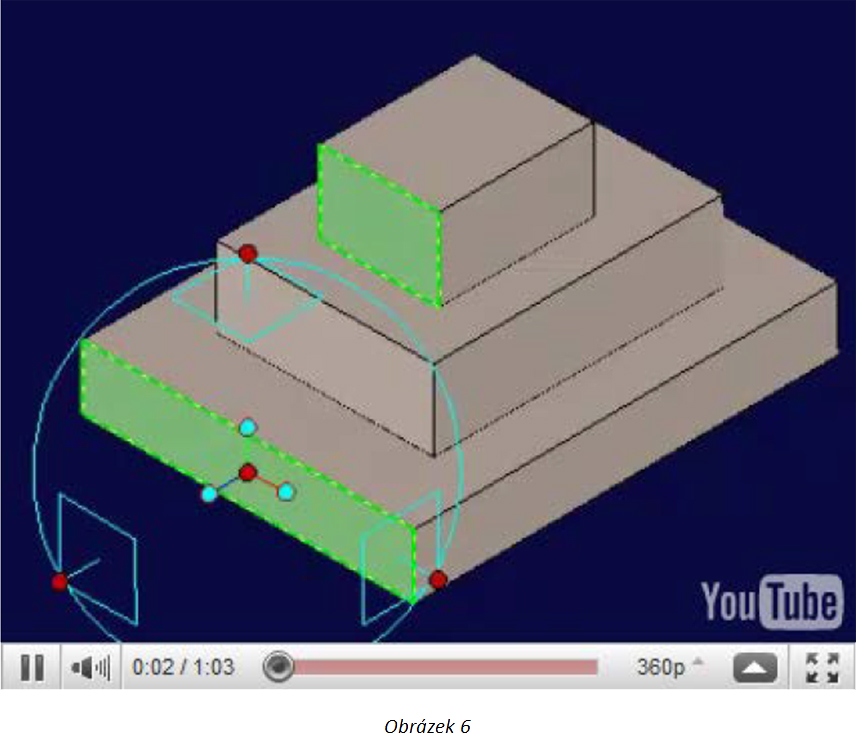

Prohlédněte si toto video - https://youtu.be/ujZGBP6nf5Y Ukazuje jednoduchý model skládající se ze tří bloků vlastností poukládaných nad sebe. Předpokládejme, že je třeba přesunout dva čela. Jedno patřící spodnímu bloku a druhé patřící hornímu bloku a přitom chceme ponechat středový blok bez změny (Obrázek 6).

Spojování vlastností - Video 1

Jak můžete vidět na videu, IRONCAD spojuje vlastnosti horního a dolního bloku do jednoho tělesa. Pochopitelně po spojení dvou samostatných vlastností bloků do jedné - ztrácejí svou schopnost být upravovány jako vlastnosti. Ale jejich čela stále můžete volně přemisťovat pomocí dalších editačních příkazů. Je důležité si uvědomit, že i když ve stromě vlastností leží středový blok mezi horním a dolním blokem, ten je ponechán beze změny a může být stále upravován jako vlastnost - viz video. Co se týče stromu vlastností, IRONCAD automaticky umístí spojené těleso do horní části stromu a střední vlastnost bloku umístí hned za ním.

Prohlédněte si toto video: https://youtu.be/kKLhuR2gkNA

Spojování vlastností - Video 2

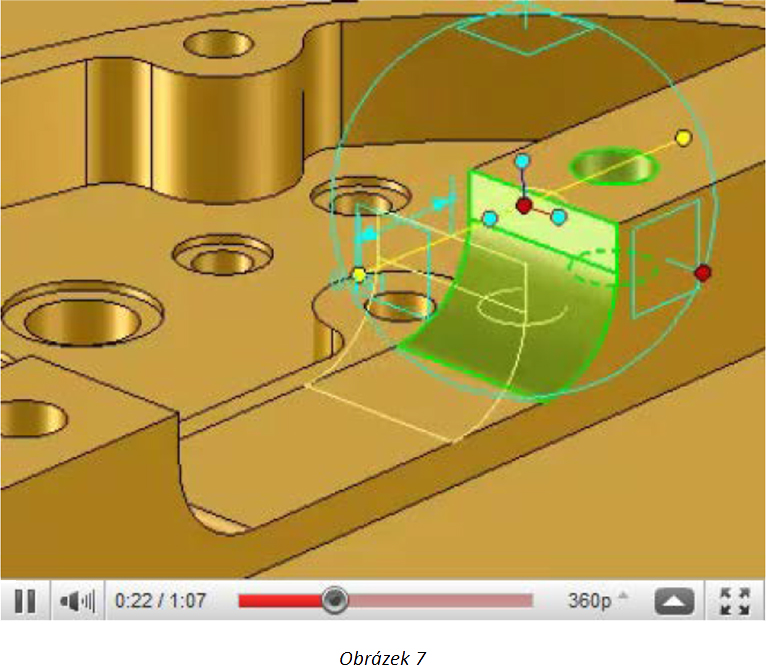

Video ukazuje přímé modelování na reálném modelu, obsahující přesuny čel patřících dvěma vlastnostem (štěrbinu a otvor), které jsou vyřezány vlastností vysunutí. IRONCAD automaticky spojí štěrbinu a otvor do jednoho prvku, přičemž zbytek stromu vlastností ponechá beze změny. Je důležité si uvědomit, že se uživatel nemusí vůbec zabývat tím, kde přesně se štěrbina a otvor nachází ve stromu vlastností. Který z nich je první v pořadí a který druhý, a zda oba leží před nebo po vlastnosti vysunutí. Vše, co musí uživatel udělat, je označit čela myškou a přesunout je. IRONCAD určí automaticky, které vlastnosti je třeba spojit a jak musí být historie vlastností přeskupena, aby činnosti přímého modelování skončily úspěšně. Je to skutečné na historii postavené přímé modelování.

Závěr

RONCAD je jedním z nejvíce nepochopených MCAD systémů na současném trhu. I když se zcela jasně jedná o systém postavený na historii vlastností, ještě v době, kdy ostatní parametrické systémy nedisponovali prakticky žádnými možnostmi přímého modelování byl dlouho spojován se systémy pro přímé modelování. Stejně jako v ostatních na historii postavených systémech parametrického modelování, do stromu návrhu se v IRONCADe také umisťují vlastnosti podle toho jak byly vytvářeny. Nicméně, patentovaná technologie IRONCADu pro automatické přeskupení a spojování vlastností která je popsána v tomto dokumentu, pracuje tiše na pozadí a vytváří dojem, že vše funguje podobně jako v jiných systémech přímého modelování, které však nepoužívají historii návrhu. To je však od skutečnosti velmi vzdáleno.

O autorovi

Deelip Menezes je blogger na Deelip.com blogu věnovaného pozornému sledování CAD průmyslu. Je primárně softwarový CAD vývojář a má široké znalosti a více než 12 let zkušeností s prací s API (Application Program Interfaces) různých CAD systémů. Je zakladatel a generální ředitel SYCODE, CAD softwarové společnosti se sídlem v Goa, Indie. SYCODE vyvíjí samostatné CAD aplikace a plug-iny, které pracují uvnitř hlavních CAD systémů, jako je AutoCAD, Inventor, Pro/ENGINEER, CoCreate, SolidWorks, Solid Edge, KeyCreator, SpaceClaim, Alibre Design, Rhinoceros, IRONCAD, INOVATE, IntelliCADu, Bricscad, ARES, Acrobat a SketchUp, mnoho dalších.

O IRONCADu

ironcadSpolečnost IRONCAD byla založena v březnu 2001 se strategickým záměrem přeorientovat obchodní a vývojové úsilí na uvedení inovativních konstrukčních nástrojů na trh. IRONCAD - jako vlajkový produkt společnosti byl původně vydán již červnu 1998. Od svého vydání v červnu 1998, IRONCAD získal mnoho nejvyšších ocenění průmyslu za technologické inovace. Kombinace inovativní technologie IRONCADu s jeho jednoduchých používáním pomohli, aby se stal nejproduktivnějším dostupným řešením současnosti pro kreativní navrhování.
