SkiJo - 2D Stavební nadstavba

SkiJo je nadstavba, která značně urychluje a zjednodušuje projektování. Nadstavba SkiJo je určena jak pro obecné stavební projektování, tak i pro profesie jako elektro, ústední vytápění nebo zdravotechnika.

Jedná se o jednu z nejrychlejších stavařských aplikací. Nadstavba SkiJo je určená pro obecné stavební projektování včetně podpory profesí elektro, ústřední vytápění a částečně i zdravotechnika.

Licencování SkiJo

SkiJo - Download

Dostupné soubory:

SkiJo / ZWCAD - Trial OBLÍBENÉ  17.28 MB  12-02-2018

SkiJo pro ZWCAD 2018 - Špičkové a rychlé kreslení 2D projektové dokumentace ( situací, půdorysů, řezů, pohledů, skladeb, krovů, detailů, tabulek a pod.)

Co můžete očekávat ?

• rychlé kreslení 2D projektové dokumentace (situací, půdorysů, rezů, pohledů, skladeb, krovů, detailů, tabulek, popisů místností a pod.)

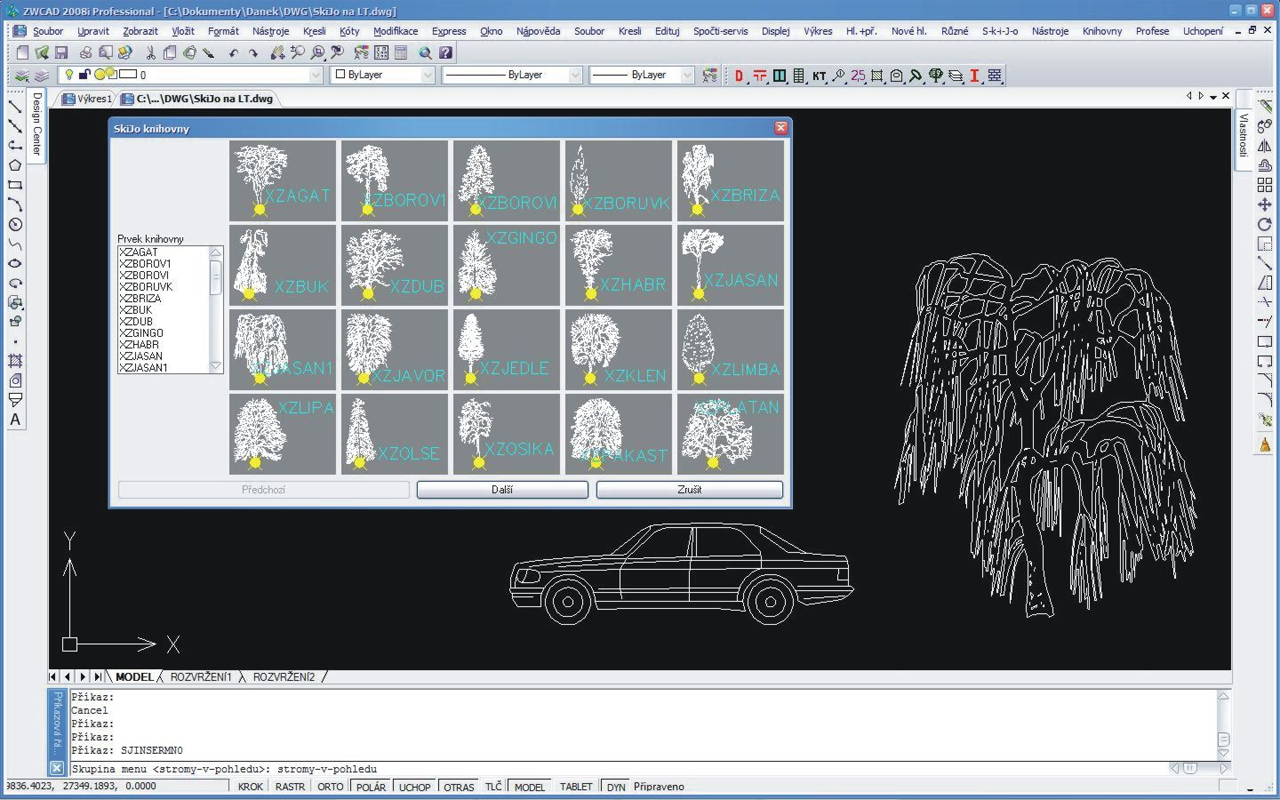

• knihovna zařizovacích předmětů, detailů, výpisů a šrafovacích vzorů
• podpora pro navrhování a automatický výpis ocelových nosníků, přefabrikátů, dřevěných prvků a pod.
• množství funkcí urychlujících práci projektanta (kreslení komínů, střech, otvorů, ...)
• rychlé kótování a popisování výkresů, výborná organizace hladin, jednoduchá struktura výkresů
• rozšířené možnosti editace kresby
• automatické generování slepých půdorysů pro profese
• Systém je doplněn obecnými editačními funkcemi (např. křížení čar - stěn, vyřezávání detailů ...) a speciálními funkcemi (oprava a zrkadlení značek výrobků, kót, úrovní, dveří ...)
• Součástí systému jsou i praktické návody kreslení, vytváření mezivýkresových vazeb, pojmenovávání výkresů, výkazu materiálů a podobně

Výkres je zložen z jednoduchých entít, bloků. Je jednoduše přenosný a editovatelný. Těžiště kreslení je samozřejmě soustředěno do kreslení půdorysu - otvory, překlady, značky.... . Podpora kreslení je však velmi široká: . Prvním výkresem projektu bývá situace. Zde je např. k dispozici množství značek - parcelní číslo, výškový bod, slučka, inženýrské sítě, interpolace výškových bodů. Dalším výkresem jsou základy. Přepnutím profese na základy je možné tyto kreslit s tím, že je zajištěno členění výkresu do hladin a další manipulace s nimi. Podobně je to s výkresem skladby, výkresem krovu a dalšími výkresy. Dále je k dispozici množství prvků do závěrečných tabulek výrobků, funkce výkazové, funkce pro vykreslování detailů - svary, šrouby.

V současné době jsou k dispozici doplňkové moduly profesí elektro, ústřední vytápění, omezeně zdravotechnika, kterými je možné doplnit základní "stavařské" jádro.

Tato nadstavba je jednoduchou, levnou a poměrně výkonnou alternativou mocných komplexních grafických systémů. Dle mého názoru vystihuje potřeby efektivního zpracování výkresové dokumentace. Uživatel netvoří virtuální model stavby, nepřizpůsobuje se požadavkům programu, ale pracuje běžně nad výkresy s využitím veškerých výhod, které výpočetní technika poskytuje. Nadstavba se samozřejmě dále vyvíjí – nejvyšší verze pracuje vždy i na všech nižších verzích CAD systémů. Tudíž uživatel při zakoupení poslední verze programu může pracovat na všech dosud starších CAD programech ZWCAD, AutoCAD, IntelliCAD.

Velkou výhodou je bezproblémová přenositelnost dat, žádné složité vnitřní vazby ve výkresu, přehledné členění do hladin. Další nespornou výhodou nadstavby SkiJo je především její vývoj, ten má na starosti Ing. Petr Skokan, který nadstavbu vyvíjí již více než 15 let. Jelikož Ing. Petr Skokan je stavebním projektantem, který v tomto oboru působí již dlouhá léta, vyvíjí tuto nadstavbu především po stránce uživatelské, kdy je schopen do nadstavby především implementovat prvky a funkce, které každý stavební projektant využívá při své každodenní práci.

Další nedílnou součástí nadstavby jsou bohaté knihovny uživatelských bloků, které mají zaměření jak na stavební část, tak samozřejmě i na profese, jsou tedy implementovány bloky i pro profese elektro, vytápění, zdravotechnika či geodézie. Tyto knihovny je samozřejmě možné také dále rozšiřovat a doplňovat svými vlastními uživatelskými bloky, které jste si po dobu své práce v AutoCADu již vytvořili.

SkiJo - video přehledy

• Zaklady - vazba na XREF pudorysu
• Vytvoření základního půdorysu
• Kreslení atypických oken
• Kreslení speciálních oken
• Kreslení oken v zalomeném ostění
• Kreslení oken v rovném ostění
• Zakreslování ocelových prvků
• Zakreslování stavebních výrobků
• Kreslení výkresů situace
• Kreslení výkresů rekonstrukcí
• Kopie 1NP na 2NP

Přehled funkcí nadstavby SkiJo

• Definice výkresu, rámečku
• Kreslení obvodového zdiva + Kreslení příček
• Kreslení komínových průduchů
• Zakreslování otvorů u stěn a příček
  - zakreslování oken

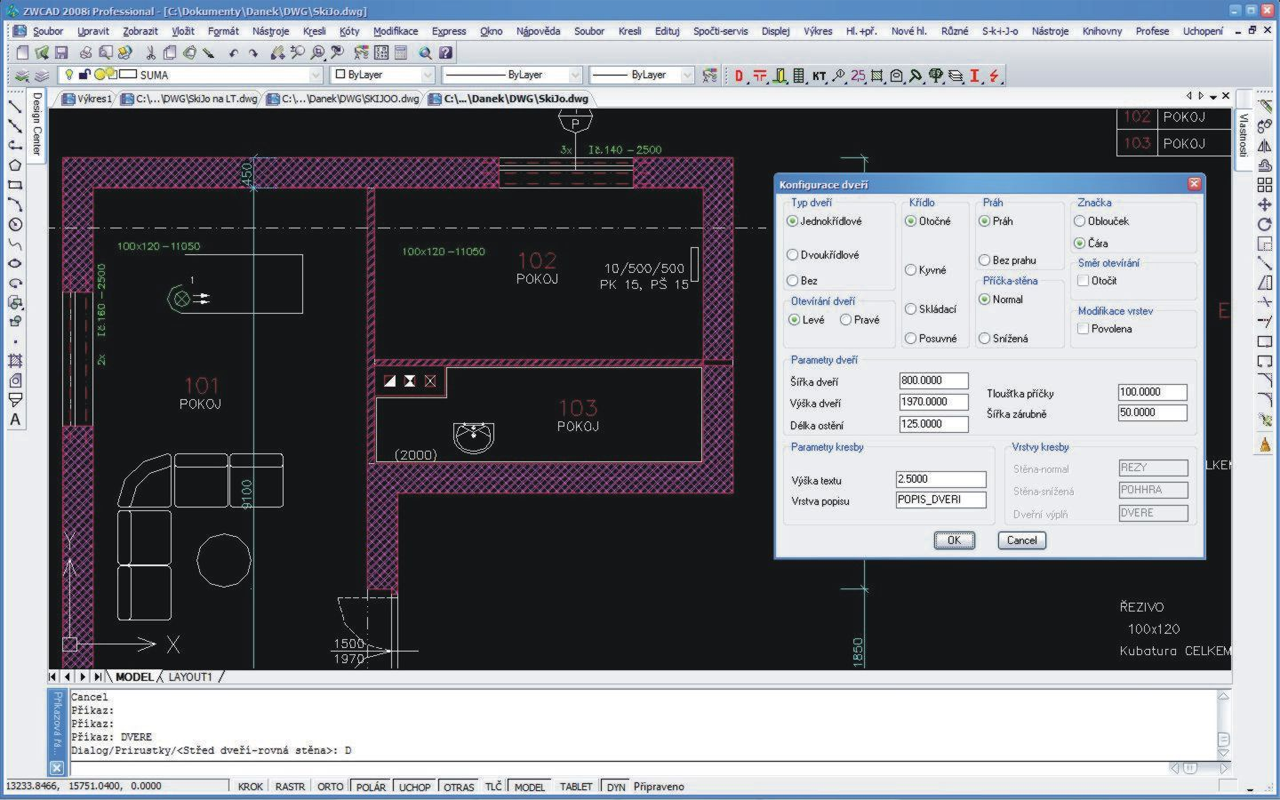

  - zakreslování dveří
  - označení výrobků
  - zakreslování překladů u otvorů
• Kreslení schodiště
  - schodiště přímé
  - schodiště přímé v řezu
  - schodiště točité
  - schodiště zalomené s přímými stupni
• Kótování
  - asociativní kótování
  - kótování okenního parapetu
  - kótování výškových úrovní
• Texty
  - psaní textu
  - opravy textu
  - označení místností
  - legenda místností
  - výpisy překladů a výrobků
• Bloky
  - knihovna zařizovacích předmětů
• Šrafování
  - knihovna šrafovacích vzorů
• Obecná uživatelská knihovna
  - tabulky – razítka
  - výrobky do tabulek
  - další legendy
  - ostatní knihovny

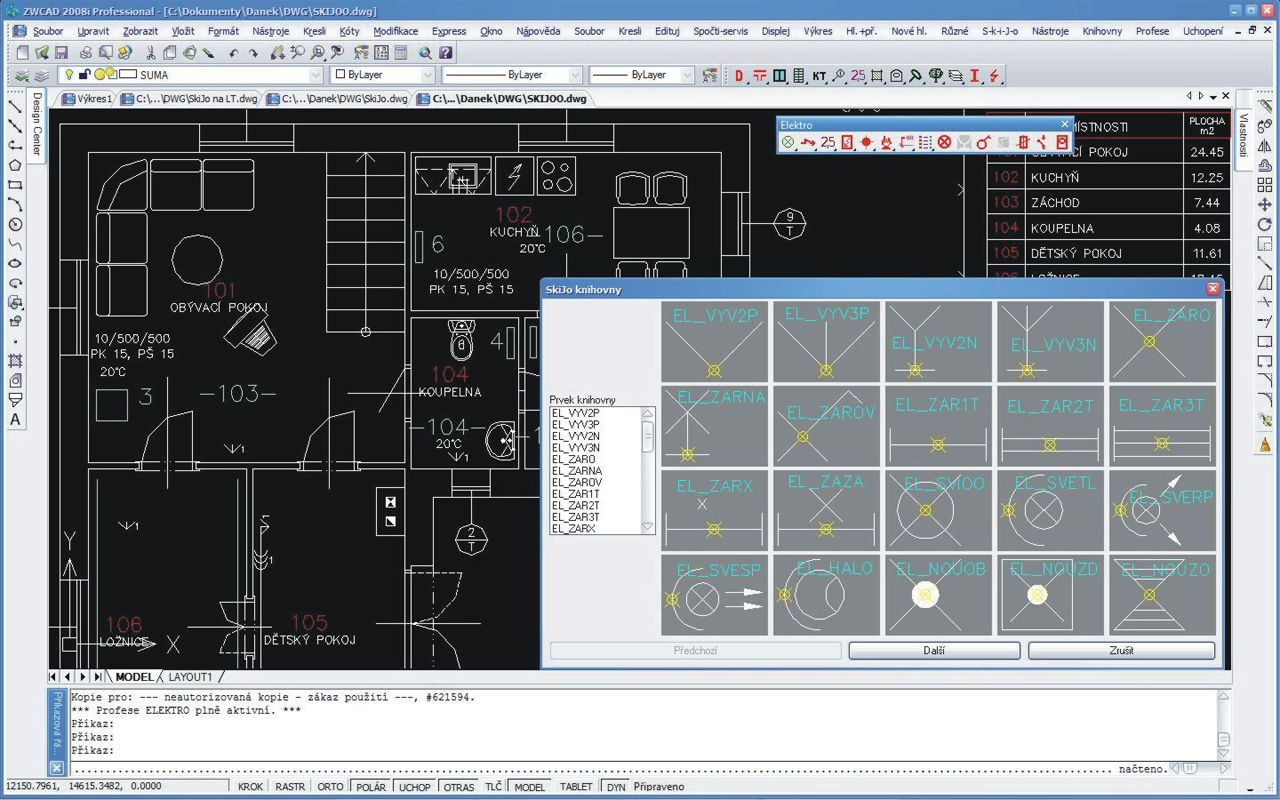

• Profese Elektro
  - kreslení vedení
  - knihovny
  - kreslení EL rozvaděče
  - Kreslení krabic
  - Výkaz vodičů
• Profese Vytápění
  - kreslení topného tělesa
  - kreslení potrubí
  - popis potrubí, stupaček
  - kreslení ÚT armatúr
• Profese Kanalizace
• Profese Vodovod
• Profese Plynovod
