  • Design ExpertAktuální verze: Design Expert 3.3
  • Výrobce: ProektSoft
  • Základní popis: Design Expert - Balík programů pro navrhování a rozkreslování konstrukcí ...
  • Jazykové verze: EN, BG
  • TENTO PRODUKT JIŽ NENÍ K DISPOZICI
  • Vhodná náhrada: ArCADia BIM Konstrukce

Design Expert

Balík programů Design Expert obsahuje moduly:

  • Nadstavba Reinforcement Detailing - 2D kreslení železobetonových konstrukcí pro ZWCAD 2017 SP3
  • Nadstavba Steel structures - ocelové konstrukce 2D/3D pro ZWCAD 2017 SP3
  • Samostatné statické programy spolupracující s CADem
    RC Expert (železobetonové prvky pravoúhlým, T a I průřezem, Steel Expert (ocelové prvky (EC 3) různých tvarů), Pad Expert (základové desky libovolných tvarů), Beam Expert (spojité RC nosníky), Column Expert (RC sloupy s libovolnými průřezy), Shear Wall Expert (RC stěny), PMM Expert (RC sloupy s libovolnými průřezy), Stair Expert (RC ramena schodů)
Minimální Systémové požadavky pro Design Expert:
  • Podporované CAD Systémy: AutoCAD, ZWCAD
  • Podporovaný formát souborů: DWG

Licencování Design Expert

Samostatná licence

Licenci je možné nainstalovat a aktivovat pouze na jednom počítači.

Ochrana licence

ZWCAD Licensing SWSoftwarovým spôsobom

Ochrana licence je řešena softwarovým způsobem.

Design Expert - Download

Dostupné soubory:
Design Expert Setup EN OBLÍBENÉ
v 3.3 Velikost 19.88 MB Datum 05-05-2017

Nejnovější verze balíku programů pro navrhování a rozkreslování konstrukcí - Anglická verze - včetně nadstaveb pro ocelové a železobetonové konstrukce pro ZWCAD EN 2017 SP3.

Popisy modulů Design Expert:

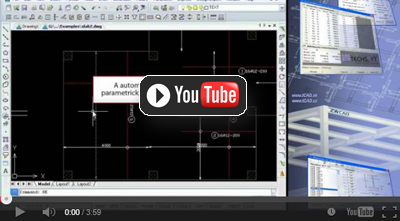

Reinforcement Detailing

Design Expert - Reinforcement DetailingNadstavba pro rychlé a jednoduché kreslení prutů výztuže výztuže a smykových spon

  • Kreslení libovolných tyčí pomocí okrajů betonu
  • Vkládání množství normalizovaných tvarů tyčí a odkazů
  • Automatické háčky a ohyby
  • Automatické popisy, výpočet množství a délky
  • Automatické aktualizace popisů po změně výkresu
  • Automatické rozkreslování výztuže pro desky libovolných tvarů
  • Detaily kolem děr v betonu
  • Automatický plán ohýbání a výpis materiálu

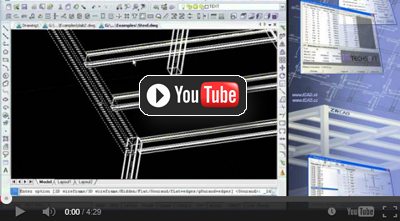

Steel structures

Design Expert - Steel StructiresNadstavba pro kreslení ocelových konstrukcí ve 2D a 3D

  • Bohatá knihovna ocelových profilů s množstvím normalizovaných tvarů
  • Zadávání vlastních rozměrů
  • Kreslení v různých pohledech: řezy, horní, boční a 3D pohled
  • Okamžitá rotace, zrcadlení a výběr bodu zarovnání
  • Automatické 2D plány, řezy a pohledy mimo 3D modelu
  • Automatické označení
  • Automatický výpis materiálu

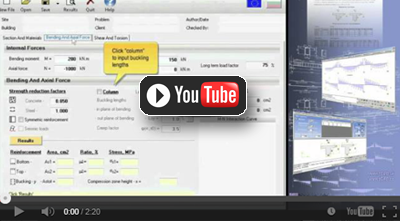

RC Expert

Design Expert - RC ExpertNávrh železobetonových prvků s pravoúhlým, T a I průřezem pro axiální zatížení (tah nebo tlak), ohyb, střih a krut (EC2):

  • Parabolická-lineární def.napěťová křivka pro beton a lineární-plastická pro ocel
  • Výpočet Symmetrické a asymmetrickej horní a spodní výztuže
  • Kapacitní křivka pro ohýbání osovou silou, kontrola existující výztuže
  • Počáteční nedostatky a efekty druhé řady pro sloupy
  • Výpočet vzpěrné délky pro sloupy v rámech
  • Působení střih-axiální a střih-krut síly
  • Výpočet optimálního úhlu θ pro střihový návrh
  • Profesionální správa výpočtu v html formátu

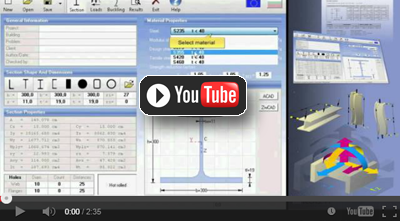

Steel Expert

Design Expert - Steel ExpertNávrh ocelových prvků (EC 3) různých tvarů: klasifikace řezu, posouzení napětí, lokální a celkový vzpěr prvku v důsledku axiálního zatížení (tah nebo tlak), Dvouosý ohyb, střih a krut:

  • Různé typy průřezů: L, T, H, I, C, obdélníkové, kruhové, duté
  • Profily válcované za tepla, studena a svařované
  • Bohatá knihovna profilů s množstvím normalizovaných průřezů - IPE, HE, EA, UA, UPE, SHS a RHS a CHS
  • Případy vícenásobného zatížení a kopírovat/vložit import z externích programů
  • Plastický návrh pro řezy třídy 1 a 2
  • Výpočet vzpěrné délky pro sloupy v rámech
  • Pokročilá analýza vybočení zkroucením pro aktuální ohybový diagram polohu zatížení
  • Profesionální správa výpočtu v html formátu

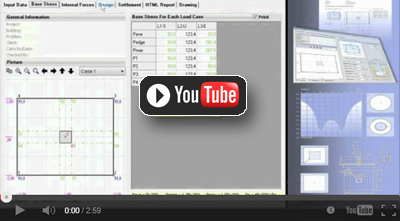

Pad Expert

Design Expert - Pad ExpertNávrh, rozkreslování a kreslení jednotlivých základových desek libovolných tvarů:

  • Vícenásobné sloupy a stavy zatížení
  • Výpočet základního napětí a zvednutí
  • Osazení pro nulové a nekonečné tuhé základy, na nekonečně vrstvený pružný poloprostor
  • Osazení pro libovolné umístění v rovině a vliv okolních základů
  • Vnitřní síly, kontrola návrhu na ohyb, smyk a děrování
  • Automatické rozkreslování výztuže
  • Plán ohýbání a výpis materiálu

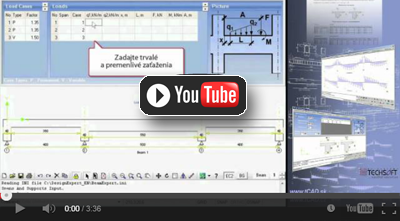

Beam Expert

Design Expert - Beam ExpertAnalýza, návrh, rozkreslování a kreslení spojitých RC nosníků:

  • Vícenásobné zatěžovací stavy
  • Návrh na ohyb, střih, trhliny a průhyb
  • Profesionální HTML zpráva
  • Automatické rozkreslování výztuže
  • Samostatné CAD rozhraní
  • Plán ohýbání a výpis materiálu
  • Export do ZWCADu a AutoCADu

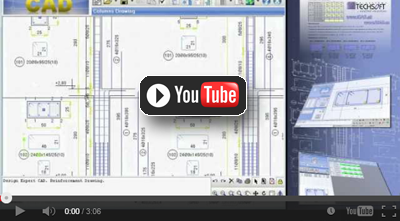

Column Expert

Design Expert - Column ExpertNávrh, rozkreslování a kreslení RC sloupů s libovolnými průřezy:

  • Rychlé a snadné zadávání dat ve formě tabulky
  • Pokročilý editor průřezů a bohatá knihovna profilů
  • Automatické rozkreslování výztuže
  • Automatické ověření požadavků kódu
  • Samostatné CAD rozhraní
  • Plán ohýbání a výpis materiálu
  • Export do ZWCADu a AutoCADu

Shear Wall Expert

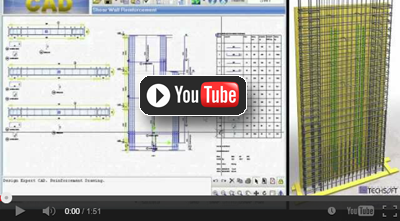

Design Expert - Wall ExpertNávrh, rozkreslování a kreslení RC stěn namáhaných na smyk:

  • Rychlé a snadné zadávání dat ve formě tabulky
  • Pokročilý editor průřezů a bohatá knihovna profilů
  • Automatické rozkreslování výztuže
  • Automatické ověření požadavků kódu
  • Samostatné CAD rozhraní
  • Plán ohýbání a výpis materiálu
  • Export do ZWCADu a AutoCADu

PMM Expert

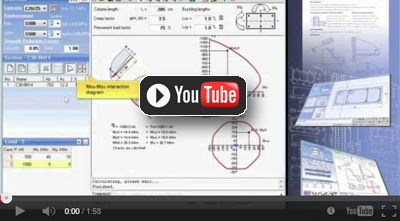

Design Expert - PMM ExpertNávrh, rozkreslování a kreslení RC sloupů s libovolnými průřezy pro kombinovaný tah/tlak a dvouosý ohyb:

  • Pokročilý editor průřezů a knihovna profilů (Column Expert)
  • Návrh přesného rozmístění tyčí výstuže
  • Vícenásobné profily a vícenásobné zatěžovací stavy v jednom průřezu
  • Počáteční nedostatky a efekty druhého řádu
  • Parabolicko-lineární def.napěťová křivka pro beton a lineárně-plastická pro ocel
  • Rychlé a stabilní numerické algoritmy
  • Tlak-ohyb (Pu-Mu) a ohyb-ohyb (Mux-Muy) iterační křivky
  • Profesionální a kompaktní HTML zpráva

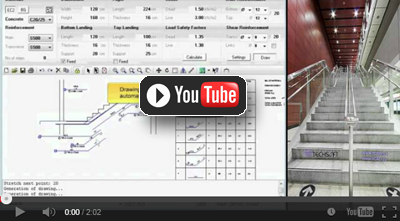

Stair Expert

Design Expert - Stair ExpertVýpočet, návrh, rozkreslování a kreslení RC ramen schodů:

  • Jednoduché a rychlé zadávání dat
  • Dynamická úprava výkresu pomocí uzlů
  • Automatické rozkreslování výztuže
  • Samostatné CAD rozhraní
  • Plán ohýbání a výpis materiálu
  • Export do ZWCADu a AutoCADu
