Importované objekty

1. Aktuálna verzia tbl2cad importuje len objekty jednoriadkového textu (tj. _DTEXT)
   zostavené do tabuľky s vodorovnými a zvislými čiarami (tj. objektami _LINE) bez tzv. "zlúčených buniek"


2. Ak Váš DXF výkres obsahuje objekty viacriadkového textu (tj _MTEXT), musíte ich rozložiť.
   Pozn: na jednoriadkový text ich najrýchlejšie rozložíte príkazom _EXPLODE.


3. Vodorovné a zvislé čiary v DXF súbore slúžia len na určenie jednotlivých buniek.
   Ak sa v jednej bunke nachádza viac jednoriadkových textov,
   tieto budú do Excelu importované do jednej bunky pod seba (viď v príklade názvy stĺpcov)


4. Úsečky tvopriace tabuľku sa nesmú prekrívať ani na seba naväzovať. Tj.v jednom riadku (stĺpci) sa musí nachádzať len jedna úsečka. Táto úsečka však môže mať ľubovoľnú velkosť
   - viď popis a riešenie problému v často kladených otázkach.


5. Je potrebné aby importovaný DXF súbor obsahoval len objekty jednej tabuľky
   - tj. zvislé a vodorovné úsečky a jednoriadkové texty

Importované vlastnosti

1. Aktuálna verzia tbl2cad importuje nasledujúce vlastnosti:
   - Hodnoty buniek (aj viac riadkové)
   - Farby textu 1-9 (len ak je farba určená priamo objektom a nie hladinou)

   Neprenášajú sa teda rozmery tabuľky a ani formátovanie textu... keďže toto všetko si pohodlne nastavíte aj v Exceli

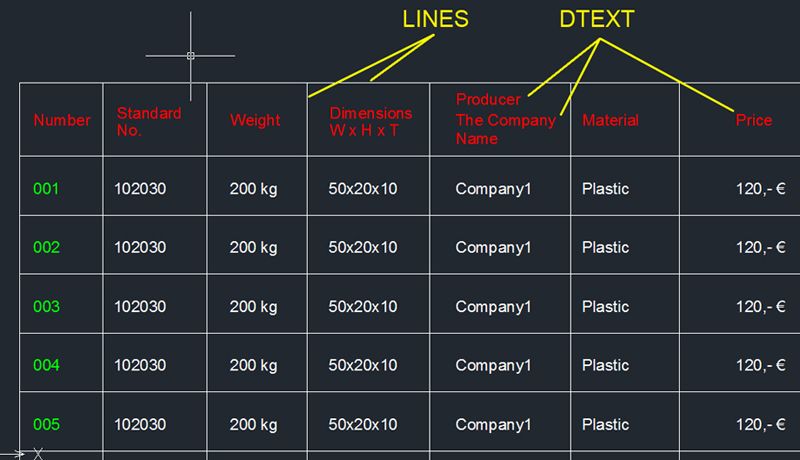

Príklad tabuľky ktorá bude korektne importovaná do Excelu

Priebeh importu tabuľky z DXF súboru

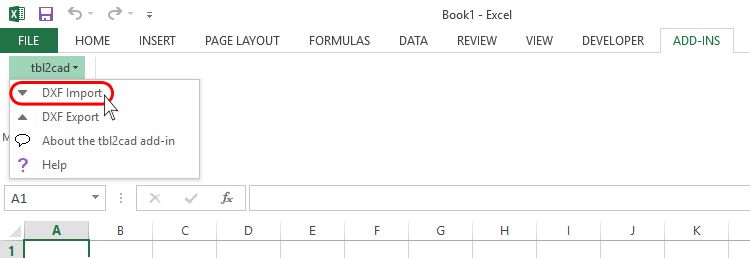

1. Z karty MS Excelu Doplnky rozbalte položku tbl2cad a vyberte položku DXF Import

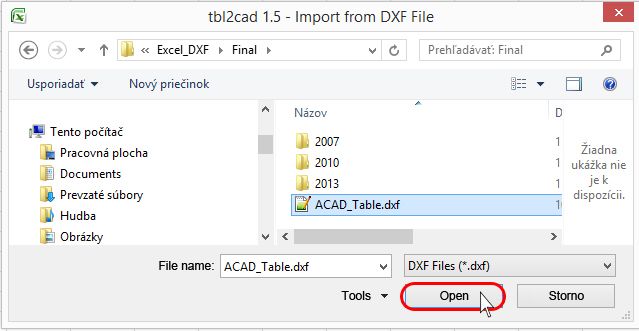

2. Spustí sa dialóg pre import DXF súboru. Nalistujte svoj DXF súbor a kliknite na tlačítko Otvoriť

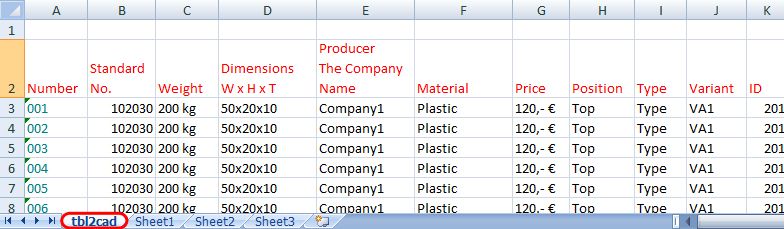

3. V aktuálnom dokumente Excelu sa vytvorí nový hárok s názvom: tbl2cad

   A do tohoto hárku sa importuje tabuľka z DXF súboru
