Importované objekty

1. Aktuální verze tbl2cad importuje pouze objekty jednořádkového textu (tj. _DTEXT)
   sestaveny do tabulky s vodorovnými a svislými čarami (tj. objekty _LINE) bez tzv. "sloučených buněk"


2. Pokud Váš DXF výkres obsahuje objekty víceřádkového textu (tj _MTEXT), musíte je rozložit.
   Pozn: na jednořádkový text jejich nejrychleji rozložíte příkazem _EXPLODE.


3. Vodorovné a svislé čáry v DXF souboru slouží pouze k určení jednotlivých buněk.
   Pokud se v jedné buňce nachází více jednořádkových textů,
   tyto budou do Excelu importovány do jedné buňky pod sebe (viz v příkladu názvy sloupců)


4. Úsečky tvoří tabulku se nesmí překrývat ani na sebe navazovat. Tj.v jednom řádku (sloupci) musí ležet jen jedna úsečka. Tato úsečka však může mít libovolnou velikost
   - viz popis a řešení problému v často kladených otázkách.


5. Je třeba aby importovaný DXF soubor obsahoval pouze objekty jedné tabulky
   - tj. svislé a vodorovné úsečky a jednořádkové texty

Importované vlastnosti

1. Aktuální verze tbl2cad importuje následující vlastnosti:
   - Hodnoty buněk (i více řádkové)
   - Barvy textu 1-9 (pouze pokud je barva určena přímo objektem a ne hladinou)

   Nepřenášejí se tedy rozměry tabulky a ani formátování textu ... toto vše si totiž lépe a pohodlně nastavíte i v Excelu

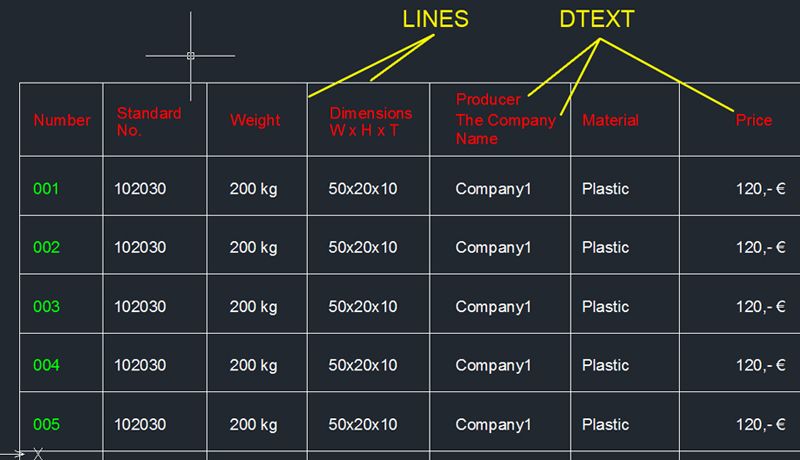

Příklad tabulky která bude korektně importována do Excelu

Průběh importu tabulky z DXF souboru

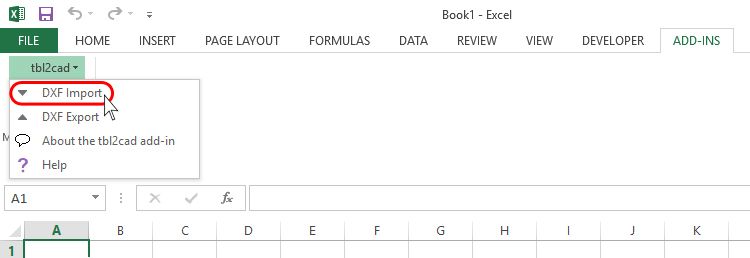

1. Z karty MS Excelu Doplňky rozbalte položku tbl2cad a vyberte položku DXF Import

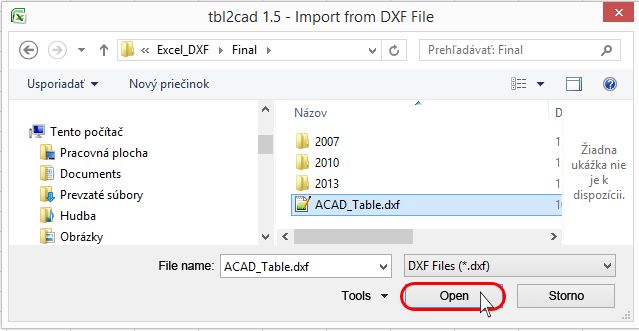

2. Spustí se dialog pro import DXF souboru. Nalistujte svůj DXF soubor a klikněte na tlačítko Otevřít

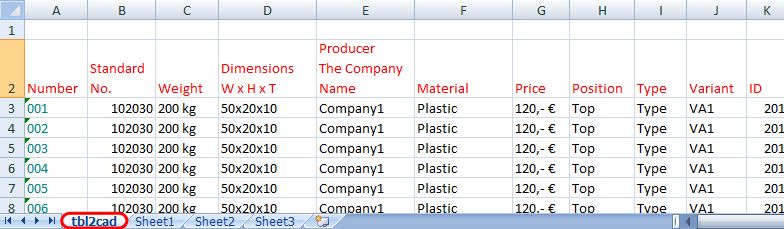

3. V aktuálním dokumentu Excelu se vytvoří nový list s názvem: tbl2cad

   A do tohoto listu se importuje tabulka z DXF souboru
