Exportované objekty

1. Aktuální verze tbl2cad do DXF souboru exportuje Text buňky, Formátování textu, textové Fonty a Rozměry tabulky

   Vygenerována DXF tabulka se skládá z čistého textu (objekty _DTEXT) a vodorovných a svislých čar (objekty _LINE), přičemž korektně exportuje i tzv "sloučené buňky" Excelu a buňky obsahující více řádků textu.


2. Exportuje se vždy jedna tabulka do jednoho DXF souboru

Exportované vlastnosti

1. Aktuální verze tbl2cad exportuje následující vlastnosti tabulky:
   - Hodnoty buněk (i více řádkové)
   - Celou geometrii tabulky včetně sloučených buněk v zadaném měřítku
   - Vodorovné i svislé zarovnání textu (pouze horizontální text)

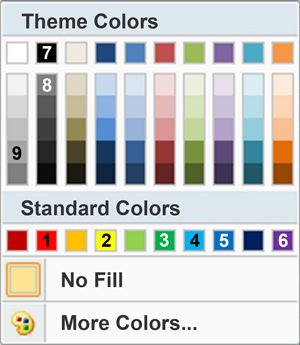

   - Barvy textu excelu do barev AutoCADu podle následující tabulky:

   - Velikost textu
   - TTF Fonty (ddo DXF souboru importovány jako textové styly)
      Názvy vytvořených textových stylů jsou ve tvaru:
      Tbl2cad - název příslušného TTF fontu
      například pro TTF font Arial Black se vytvořit textový styl s názvem: Tbl2cad - Arial Black
      Pozn: Nepřenáší se však informace zda je písmo tučné, kurzíva, nebo podtrženo

      Při exportu si můžete zvolit export i bez TTF fontů
      Je to proto, že některé ne CAD vektorové programy (Corel Draw, Adobe Illustrator, atd...)
      nedokáží importovat DXF s textovými styly

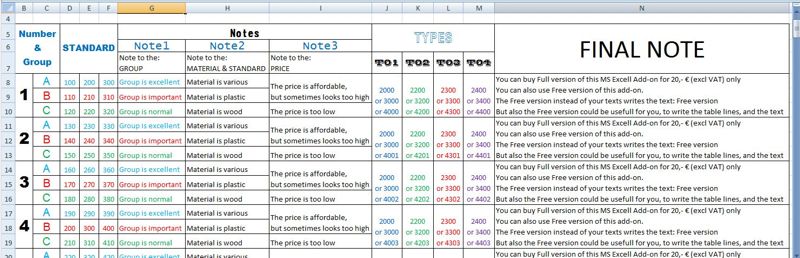

Příklad tabulky která bude korektně exportována do DXF souboru

Průběh exportu tabulky do DXF souboru

1. Do DXF formátu se exportuje oblast tisku aktuálního listu Excelu.

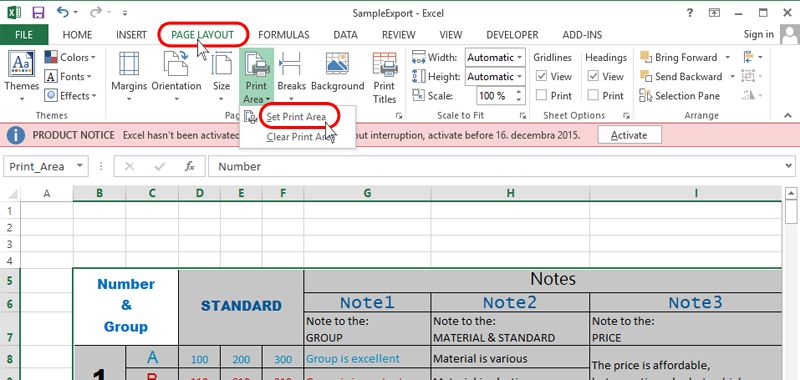

   Oblast tisku nastavíte v Excelu následujícím postupem:
   - Vyberte oblast buněk tabulky
   - Jděte do karty Rozložení strany
   - Rozbalte položku Oblast tisku
   - Vyberte položku Nastavit oblast tisku

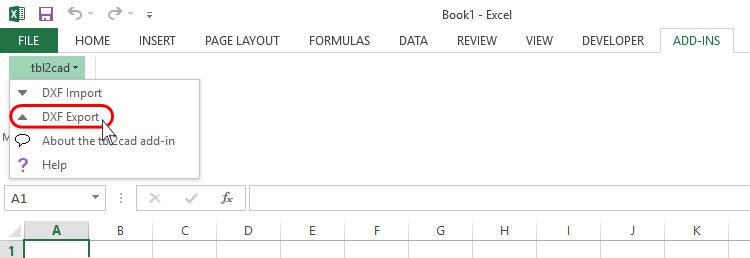

2. Z karty MS Excelu Doplňky rozbalte položku tbl2cad a vyberte položku DXF Export

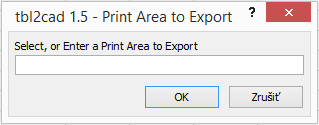

3. Pokud jste ve Vašem listu ještě nenastavili oblast tisku, spustí se dialog pro výběr oblasti tisku
   - tj oblasti která se bude exportovat do DXF formátu

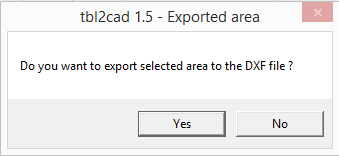

4. Následně se Vás program zeptá zda chcete exportovat vybranou oblast (tj. definovanou oblast tisku) ... stačí potvrdit Ano

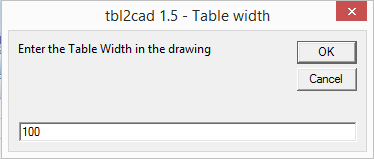

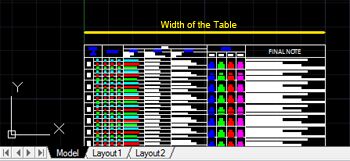

5. Nyní zadejte požadovanou celkovou šířku tabulky která má být ve výkresu
   (ve Vámi používaných jednotkách Vašeho výkresu) a potvrďte OK

   Velikost jednotlivých buněk exportované tabulky, jakož i textu se přizpůsobí Vámi určené šířce

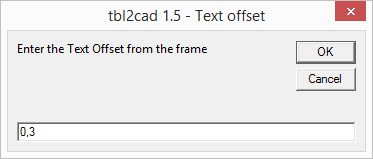

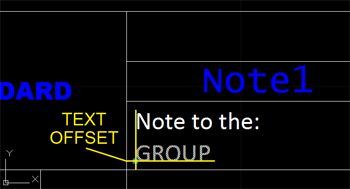

6. Ještě zadejte odsazení textu od okraje tabulky.
   Pokud zadáte 0, tak například text zarovnán nalevo bude přesně na svislé čáře rámečku dané buňky..

   V tomto dialogu se Vám zobrazí vypočítaná hodnota, která vyhovuje většině tabulek, kterou stačí potvrdit. V případě pokud Vám dané odsazení nevyhovuje - zadejte takové, které nejvíce odpovídá Vaší představě.




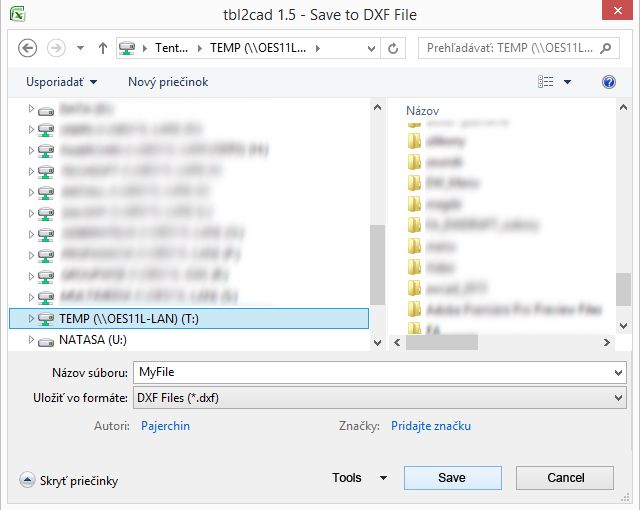

7. Zobrazí se Vám dialog pro uložení DXF souboru.
   Nalistujte si jeho umístění, zadejte název souboru a klikněte na tlačítko Uložit

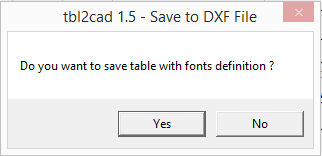

8. Nakonec se můžete rozhodnout zda chcete exportovat do DXF souboru i s definováním příslušných použitých TTF fontů Windowsu.

   Pokud tedy chcete exportovat tabulku i s definovanými TTF fonty, klikněte na tlačítko Ano
   Chcete-li exportovat tabulku bez TTF fontů, klikněte na tlačítko Ne

   Tabulka v daném CAD programu bude vizuálně v pořádku jen při exportování spolu s definovanými fonty

   Pozn: některé ne CAD vektorové programy (Corel Draw, Adobe Illustrator, atd ...) nedokáží importovat DXF s textovými styly. V takových případech exportujte do DXF bez definice fontů




9. Tímto se Vaše tabulka exportovala do DXF souboru a můžete ji otevřít či importovat do prakticky libovolného CAD programu, případně do jiného vektorového programu

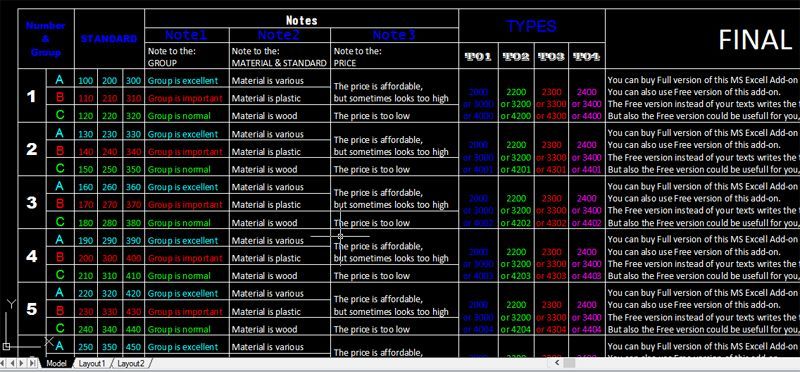

   Viz příklad jak vypadá naše tabulka například v AutoCAD LT po otevření exportovaného DXF souboru:
